Автосцепка железнодорожного подвижного состава

Автосцепка — это не просто металлическая деталь на конце вагона. Это устройство, которое на протяжении почти столетия обеспечивает безопасность, скорость и эффективность железнодорожных перевозок. От первых несовершенных механизмов до современных высокотехнологичных систем — эволюция сцепных устройств отражает развитие всей железнодорожной отрасли. В этой статье мы разберем, как устроена автосцепка, какие виды существуют, чем отличается легендарная советская СА-3 от европейских аналогов и почему выбор правильной сцепки критически важен для эксплуатации подвижного состава.

Что такое автосцепка и зачем она нужна

Автосцепка (автоматическое сцепное устройство) — это ключевой элемент ударно-тягового оборудования железнодорожного подвижного состава. Ее основное назначение — автоматическое соединение вагонов и локомотивов без участия человека, а также передача тяговых и ударных усилий от одного вагона к другому.

До появления автосцепок сцепление вагонов производилось вручную с помощью винтовой стяжки. Эта процедура была не только трудоемкой и медленной, но и смертельно опасной: сцепщик находился между буферами движущихся вагонов, и любая ошибка машиниста могла привести к трагедии. Внедрение автосцепки решило сразу несколько задач:

• - Безопасность: человек больше не находится в опасной зоне при сцепке.
• - Производительность: процесс соединения занимает секунды вместо минут.
• - Надежность: автосцепка выдерживает значительно большие нагрузки, чем винтовая стяжка.
• - Сохранность грузов: снижается уровень динамических ударов, разрушающих вагоны и грузы.

История развития автосцепок

От винтовой стяжки к автоматике

Первые попытки создать автоматическое сцепное устройство предпринимались еще в XIX веке. В 1873 году американский инженер Эли Джаней разработал конструкцию, которая легла в основу большинства современных автосцепок . Однако в Российской империи вопрос о внедрении автосцепки всерьез обсуждался еще в 1898 году, но тогда решение отложили из-за отсутствия надежной отечественной конструкции.

Рождение легендарной СА-3

Применяемая на постсоветском пространстве автосцепка СА-3 была разработана в 1932 году коллективом специалистов Московского вагонного завода под руководством В.Ф. Егорченко. За основу взяли английскую сцепку Виллисона, но советские инженеры полностью переработали конструкцию, применив новый контур зацепления. Результат оказался настолько удачным, что на Западе эту систему до сих пор называют «русской автосцепкой».

Массовый перевод железных дорог СССР на СА-3 начался в 1935 году и был полностью завершен к 1957 году. Показательный факт: во время испытаний машинистам, которым удавалось разорвать поезд, сцепленный новой автосцепкой, выдавали премию — настолько высокой была прочность соединения.

Устройство и принцип работы автосцепки СА-3

Основные элементы конструкции

Автосцепка СА-3 состоит из нескольких ключевых компонентов, каждый из которых выполняет строго определенную функцию:

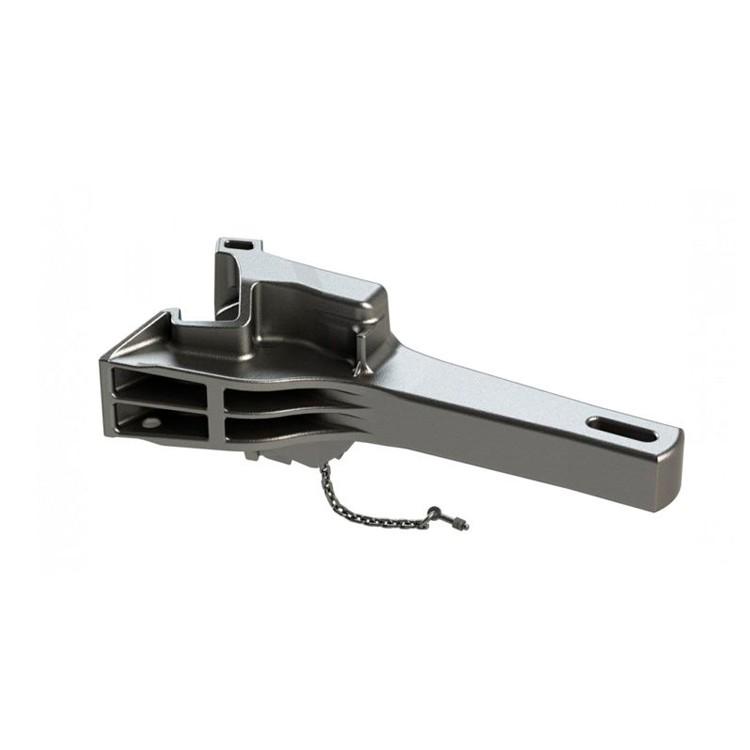

• - Корпус — пустотелая стальная отливка, включающая головную часть и хвостовик. Головная часть имеет большой и малый зубья, образующие зев. Именно через зев происходит зацепление.
• - Механизм сцепления — расположен внутри головной части и включает замок, замкодержатель, предохранитель, подъемник и валик подъемника. Замок запирает две сцепленные автосцепки, а предохранитель предотвращает самопроизвольное расцепление.
• - Поглощающий аппарат — устройство, гасящее ударные нагрузки при сцепке и движении поезда. Работает за счет сжатия пружин и трения клиньев.
• - Расцепной привод — система рычагов и тяг, позволяющая машинисту или осмотрщику расцепить вагоны вручную.
• - Ударно-центрирующий прибор — обеспечивает правильное положение автосцепки относительно оси вагона.

Как происходит сцепление

При сближении двух вагонов малые зубья автосцепок входят в зевы друг друга. Замок одной автосцепки нажимает на лапу замкодержателя другой, что освобождает замок, и он под действием собственного веса падает вниз, запирая соединение. Предохранитель фиксирует замок в запертом положении, предотвращая саморасцеп.

Для расцепления необходимо поднять расцепной рычаг, который через цепь и валик подъемника выводит замок из зацепления.

Виды автосцепок и их сравнение

Современная железнодорожная отрасль использует несколько типов сцепных устройств, различающихся степенью автоматизации, массой и сферой применения. Ниже приведено сравнение основных систем.

Данные по характеристикам приведены на основе сравнительного анализа ассоциации DAC4EU.

СА-3: советская классика

СА-3 остается стандартом для железных дорог колеи 1520 мм. Ее главные преимущества — простота, ремонтопригодность и высокая надежность. Модернизированная версия СА-3М получила дополнительные кронштейны, предотвращающие падение деталей на рельсы при обрыве, а межремонтный пробег был увеличен с 200 000 до 1 000 000 километров.

Сцепка Джанея: американский стандарт

Американская автосцепка Джанея (AAR coupler) конструктивно близка к СА-3, но несовместима с ней. Она рассчитана на большие сжимающие нагрузки, что связано с особенностями эксплуатации тяжеловесных поездов в США. Однако степень автоматизации у нее такая же, как у СА-3: сцепка происходит автоматически, а расцепка требует ручного вмешательства.

Шарфенберг и Шваб: европейский путь к полной автоматизации

Европейские железные дороги исторически используют винтовую стяжку, но в последние десятилетия ведется активная работа по переходу на автосцепки. Система Шарфенберг (SchaKu) обеспечивает автоматическое подключение пневматических и электрических магистралей, но требует ручной расцепки. Система Шваб (Schwab) — единственная из представленных — обеспечивает полностью автоматическую сцепку и расцепку, однако отличается высокой сложностью и стоимостью.

 Технические характеристики СА-3

Для специалистов, занимающихся эксплуатацией и ремонтом подвижного состава, важны точные параметры автосцепки.

 Источники: ГОСТ 32885-2014, техническая документация производителей.

Достоинства и недостатки автосцепки СА-3

Преимущества

• - Высокая надежность: конструкция проверена десятилетиями эксплуатации в суровых климатических условиях.
• - Простота обслуживания: большинство деталей взаимозаменяемы и доступны для замены без демонтажа корпуса.
• - Ремонтопригодность: механизм сцепления можно извлечь и заменить в условиях депо.
• - Универсальность: применяется как на грузовых, так и на пассажирских вагонах (с дополнительным кронштейном-ограничителем).
• - Безопасность: исключает нахождение человека между вагонами при сцепке.

Недостатки

• - Ручная расцепка: для разъединения вагонов требуется физическое воздействие на расцепной рычаг.
• - Отсутствие автоматического подключения коммуникаций: тормозные рукава и электрические кабели соединяются вручную.
• - Ограниченная совместимость: СА-3 несовместима с европейскими и американскими автосцепками без переходных устройств.

Область применения

Автосцепка СА-3 доминирует на железных дорогах следующих стран: Россия, Беларусь, Казахстан, Узбекистан, Латвия, Литва, Эстония, Украина, Молдова, Грузия, Азербайджан, Таджикистан, Монголия. Кроме того, она используется в Финляндии, Иране, Ираке, а также на рудовозной линии Мальмбанан в Швеции и Норвегии.

 В Европе СА-3 производится немецким концерном Voith в модификации, адаптированной под европейский подвижной состав, что подтверждает ее международное признание.

Перспективы развития

Современные тенденции в развитии автосцепок связаны с цифровизацией и повышением степени автоматизации. Ведутся разработки «цифровых автосцепок», которые смогут передавать телеметрию между вагонами, автоматически диагностировать состояние соединения и интегрироваться в системы «умного поезда». Европейские железные дороги в рамках проекта DAC4EU тестируют различные системы для замены винтовых стяжек на автоматические сцепки, что в перспективе может привести к созданию единого международного стандарта.

Для железных дорог колеи 1520 мм ключевым направлением остается модернизация СА-3 с целью увеличения межремонтных пробегов и повышения безопасности эксплуатации.

Заключение

Автосцепка прошла долгий путь от опасной ручной сцепки до высокотехнологичного устройства, ставшего неотъемлемой частью современного железнодорожного транспорта. СА-3, несмотря на свой «почтенный возраст», остается эталоном надежности и простоты для железных дорог постсоветского пространства. Понимание устройства, характеристик и особенностей различных типов автосцепок необходимо каждому, кто связан с эксплуатацией, ремонтом или проектированием подвижного состава. Выбор правильной сцепки — это не только вопрос технической совместимости, но и гарантия безопасности и эффективности перевозок на годы вперед.
