Арматура крепления провода контактной сети

Арматура крепления провода контактной сети — это группа специализированных изделий для механической фиксации, удержания, натяжения, стыковки и электрического соединения несущих тросов и контактных проводов.

Ее качество и прочность напрямую определяют бесперебойность движения транспорта. Главными регламентирующими документами в этой области выступают ГОСТ 23476-79 (для трамвая и троллейбуса) и ГОСТ 12393-2019 (для железных дорог).

1. Элементы арматуры крепления (состав)

По своему назначению линейная арматура делится на четыре основные подгруппы:

• Подвешивание и фиксация:

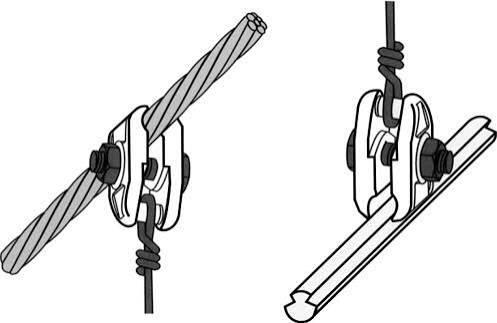

• Струновые зажимы — фиксируют контактный провод к вертикальным гибким струнам подвески.
• Фиксаторные зажимы — крепят контактный провод к жестким стержням (фиксаторам), удерживая его от раскачивания ветром.
• Держатели провода (клиновые и болтовые) — удерживают провод в пазах сопрягаемых деталей.
• Стыковка (механическое соединение):
• Стыковые зажимы — соединяют концы двух контактных проводов «встык» (имеют гладкий профиль снизу, чтобы пантограф или штанга проходили без ударов).
• Цанговые зажимы — быстроразъемные элементы для высокопрочной механической стыковки.
• Анкеровка (концевое крепление):
• Анкерные клиновые зажимы — жестко фиксируют конец провода или троса при подходе к опоре или компенсатору.
• Коромысла — распределяют усилия натяжения между несколькими проводами.
• Коуши (вилочные) — формируют концевую петлю на тросе без излома металла.
• Электрическое соединение:
• Питающие (электрические) зажимы — соединяют контактный провод с фидером подстанции или гибким медным шунтом.
• Переходные и плашечные зажимы — обеспечивают надежный электрический контакт между проводами разного диаметра или материала.

2. Нормативные требования

Согласно государственным стандартам, к крепежной арматуре предъявляются жесткие физико-механические требования:

• Запас механической прочности: Отношение разрушающей нагрузки к номинальной должно быть не менее 2.5 для поддерживающей арматуры и не менее 3.0 для натяжной (анкерной).
• Устойчивость к деформациям: Детали должны выдерживать двукратную рабочую нагрузку без появления остаточных деформаций металла.
• Прохождение токосъемника: Поверхность зажимов, соприкасающаяся со щеками контактного провода, не должна выступать ниже линии скольжения угольных вставок пантографа или штанги.
• Электрическое сопротивление: В токоведущих зажимах сопротивление участка соединения не должно превышать сопротивление эквивалентного по длине цельного провода. Нагрев зажима током не должен превышать нагрев самого провода.
• Свобода хода: Конструкция шарнирных соединений обязана обеспечивать свободное взаимное перемещение деталей при изменении температур.
• Защита от влаги: Геометрия изделий должна полностью исключать образование «карманов», где может скапливаться дождевая или талая вода.
