Шкворень

Пятниково-шкворневой узел — это ключевой шарнирный элемент, который соединяет раму кузова вагона с ходовой тележкой. Он отвечает за передачу нагрузок и безопасность движения.

Главные функции узла

• Передача сил: воспринимает вес кузова (вертикальная нагрузка), а также тяговые и тормозные усилия (горизонтальные нагрузки).
• Вращение тележки: позволяет тележке свободно поворачиваться относительно кузова вагона при прохождении кривых участков пути.
• Исключение перекосов: обеспечивает правильное взаимное расположение ходовой части и кузова.

Конструкция и устройство

Узел состоит из трех основных элементов:

1. Пятник: массивный круглый литой упор, закрепленный на нижней части рамы кузова вагона.

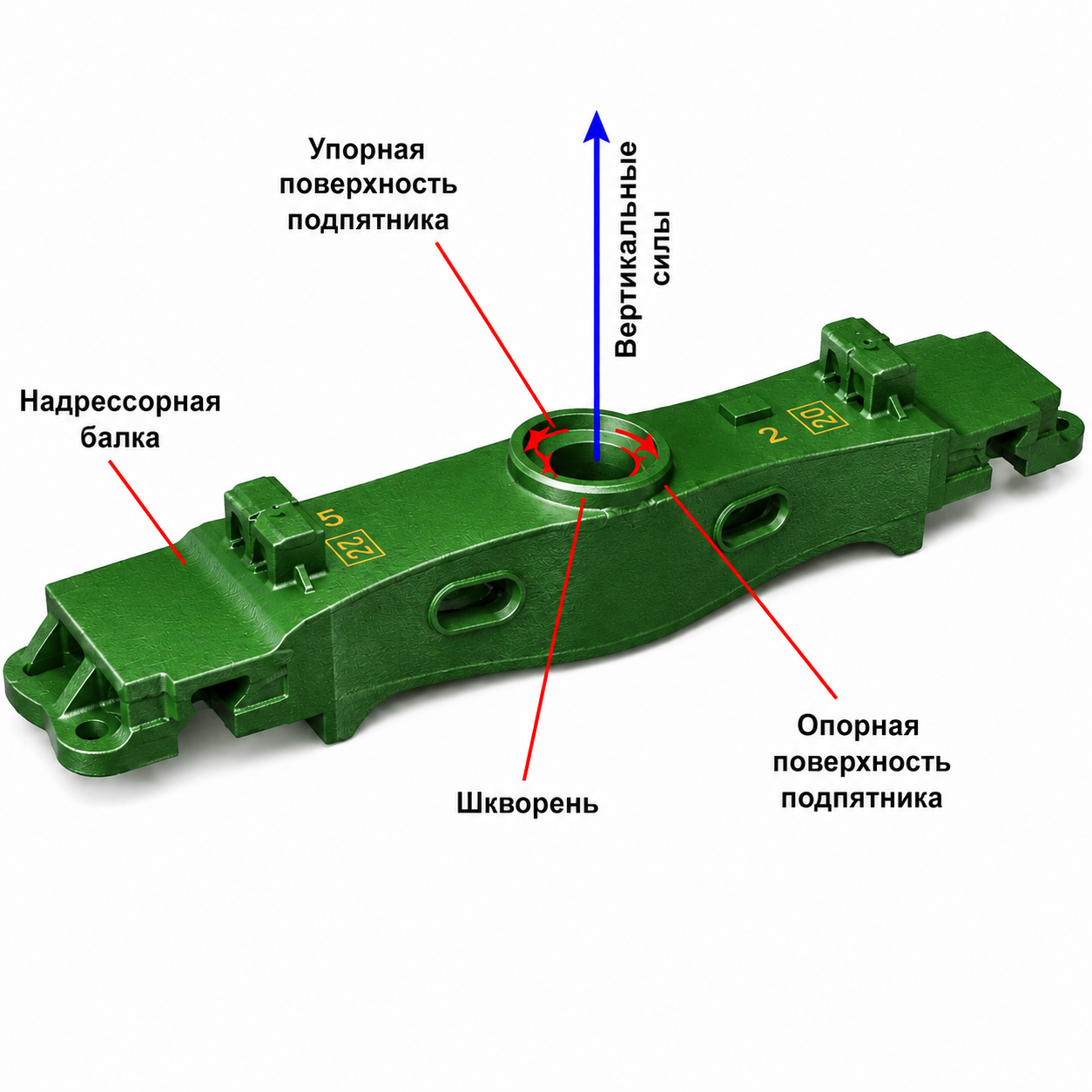

2. Подпятник: ответная круглая чаша (углубление) на подбоcurrentлочной или надрессорной балке тележки, куда вставляется пятник.
3. Шкворень: толстый стальной цилиндрический стержень. Он вставляется вертикально по центру через сквозные отверстия в пятнике и подпятнике.

Важные технические особенности

• Роль шкворня: вопреки частой ошибке, шкворень в грузовых вагонах не несет вертикальную нагрузку и не держит вес вагона. Вес передается исключительно через плоскость соприкосновения пятника и подпятника. Шкворень работает только на срез и центровку, удерживая тележку от выкатывания.
• Защита от износа: между пятником и подпятником часто устанавливают износостойкие прокладки (чаши), а сам узел регулярно смазывается для снижения трения.
• Шплинтовка: снизу шкворень фиксируется специальной чекой или шплинтом, чтобы он самопроизвольно не выпал при сильной вертикальной качке или подпрыгивании вагона на неровностях пути.
