Магнитные пускатели
Пускатели: ПМ12, ПМЛ, ПМА, ПМУ, ПМЕ, КМД, КМИ, КМН, КМЭ, КТН, КТИ, КТЭ

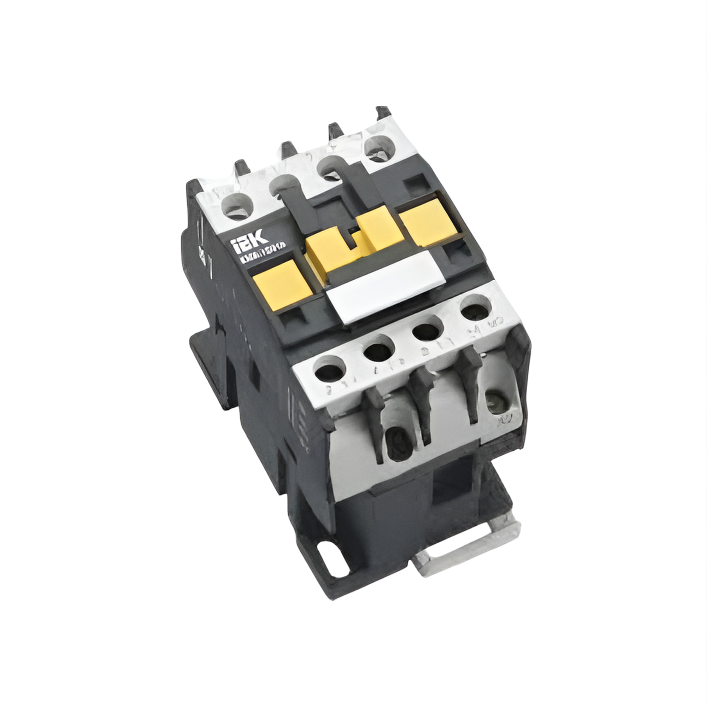

Магнитные пускатели (контакторы) ПМ12, ПМЛ, ПМА, ПМУ, ПМЕ, КМД, КМИ, КМН, КМЭ, КТН, КТИ, КТЭ предназначены для дистанционного пуска, остановки и реверсирования трехфазных асинхронных электродвигателей в стационарных установках.
Назначение магнитных пускателей (контакторы)
Обеспечивают коммутацию силовых цепей (до 660 В), защиту от перегрузок (с тепловыми реле), реверс и изменение схемы обмоток (Y/Δ). Применяются в ЖД автоматике, станках, конвейерах, насосах локомотивов
Характеристики магнитных пускателей (контакторы)
|
Серия |
Номинальный ток, А |
Напряжение, В |
Катушка управления, В |
Степень защиты |
Коммутационная износостойкость, циклы |
|
ПМ12 |
10–1250 |
220–660 |
24–660 (~50/60 Гц) |
IP00/IP20/IP54 |
1–10 млн |
|
ПМЛ/ПМА/ПМЕ |
10–95 |
220–660 |
36–500 |
IP00/IP20 |
0,67–1 млн |
|
ПМУ/ПМЕ |
12–40 |
380–660 |
220–380 |
IP00 |
1 млн |
|
КМД/КМИ/КМН/КМЭ |
10–630 |
220–660 |
24–220 |
IP00/IP20 |
1,7–3,3 млн |
|
КТН/КТИ/КТЭ |
16–95 |
220–380 |
220/380 |
IP00 |
1–2 млн |
Применяемость магнитных пускателей (контакторы)
Для приводов локомотивов (компрессоры ТЭП70), путевых машин, СЦБ, кранов на жд ходу; категории AC-3 (двигатели до 630 кВт). Климат УХЛ4 (-40...+45°C).
Маркировка магнитных пускателей (контакторы)
ПМ12-[номер]-[ток]-[исполнение], напр. ПМ12-025 (25 А, нереверсивный); КМИ-1011 (10 А, 1 НО+1 НЗ); ПМА-М (алюм. корпус). ГОСТ 10428-90.
Купить магнитные пускатели (контакторы) можно по безналичному расчету.
