Как выбрать качественные чугунные тормозные колодки (тип М, тип Ф) для локомотивов и вагонов

Введение: почему выбор тормозных колодок — стратегическая задача

Для служб снабжения и транспортных участков промышленных предприятий вопрос выбора тормозных колодок для локомотивов и вагонов — это не просто техническая спецификация. Это прямое влияние на:

 Безопасность движения и грузовых операций

• Простой подвижного состава из-за внеплановых ремонтов
• Срок службы колесных пар (дорогостоящий узел)
• Эксплуатационные расходы на замену и обслуживание

Чугунные тормозные колодки остаются наиболее надежным решением для промышленного железнодорожного транспорта, что подтверждается более чем 100-летней эксплуатационной практикой. Однако выбор между типами М и Ф требует понимания условий эксплуатации вашего предприятия.

 1. Особенности работы подвижного состава на промышленных предприятиях

 Промышленный железнодорожный транспорт работает в условиях, существенно отличающихся от магистральных перевозок.

 Основные отличия промышленной эксплуатации:

 На промышленных предприятиях сила нажатия на колодку при двухстороннем торможении составляет около 30–35 кН, а при односторонней схеме может достигать 80 кН и более. Это создает повышенные термические нагрузки на фрикционную пару «колодка-колесо».

 Ключевой нюанс промышленной эксплуатации:

 При ведении грузовых поездов со скоростью не более 90 км/ч воздухораспределители локомотива включаются на порожний режим, и сила нажатия колодок не превышает 12–15 кН (при двухсторонней схеме). Это означает, что колодка должна эффективно работать в широком диапазоне сил нажатия, что обеспечивается правильным подбором химического состава чугуна.

2. Виды и особенности чугунных тормозных колодок

2.1. Общая классификация

Чугунные тормозные колодки для железнодорожного подвижного состава изготавливаются методом литья из серого чугуна . Основные типы, применяемые на промышленном транспорте:

 Тип М (гребневые) — для локомотивов, работающих на магистральных и промышленных путях

• Тип Ф — для моторвагонного подвижного состава (электричек, дизель-поездов)
• Тип Р — фосфористый чугун для повышенных нагрузок

Важно: для вагонного парка применяются колодки типа С по ТУ 32 ЦТВР 279-89  — эта категория требует отдельного рассмотрения.

2.2. Сравнительная характеристика типов М и Ф

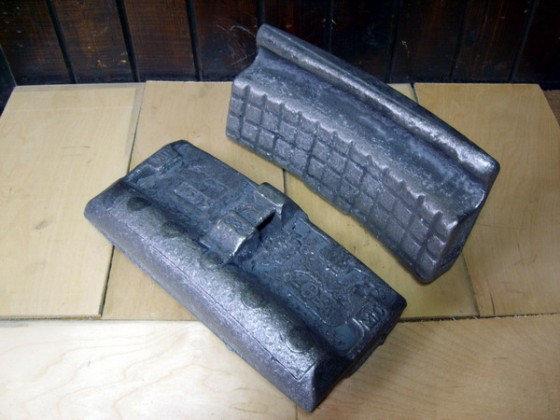

Колодки типа М

Назначение: гребневые чугунные тормозные колодки для локомотивов, работающих на колее 1520 мм. Регламентируются ГОСТ 30249-97.

 Преимущества типа М:

- Высокая износостойкость при интенсивной эксплуатации

- Стабильный коэффициент трения в диапазоне скоростей до 120 км/ч

- Защита колесных пар от термических трещин благодаря специальной геометрии

Колодки типа Ф

Назначение: для моторвагонного подвижного состава (электропоезда, дизель-поезда), работающих в пригородном и промышленном сообщении.

 Преимущества типа Ф:

- Более мягкое воздействие на поверхность катания колеса

- Хорошая адаптивность к частым циклам торможения-разгона

- Сниженный уровень шума при торможении

2.3. Почему фосфор имеет решающее значение

Фосфор в чугуне тормозных колодок формирует фосфидную эвтектику — твердые включения, которые:

1. Повышают коэффициент трения

2. Увеличивают износостойкость

3. Улучшают теплопроводность

Для типа М содержание фосфора составляет 0,4-0,9%, для типа Ф — 1,0-1,5%. Более высокое содержание фосфора в типе Ф обеспечивает лучшие фрикционные характеристики при менее интенсивных нагрузках, характерных для моторвагонного транспорта.

2.4. Микроструктура — «паспорт» качества колодки

Согласно ГОСТ 30249-97, микроструктура чугуна должна соответствовать строгим требованиям по форме и распределению графита, структуре перлита и характеристикам фосфидной эвтектики:

 Это технические детали, но для службы снабжения они означают одно: колодка должна иметь сопроводительные документы с результатами контроля микроструктуры.

3. Чек-лист по выбору тормозных колодок для промышленного предприятия

Этап 1. Определение типа подвижного состава

• Локомотив (тепловоз, электровоз) → Тип М по ГОСТ 30249-97
• Моторвагонный подвижной состав → Тип Ф
• Грузовые/пассажирские вагоны → Тип С по ТУ 32 ЦТВР 279-89

Этап 2. Анализ условий эксплуатации

• Максимальная скорость — чугунные колодки рекомендуются для скоростей до 120 км/ч
• Интенсивность торможений — частые остановки требуют повышенного содержания фосфора
• Нагрузка на ось — при нагрузках более 200 кН рекомендуется тип Р
• Специфика предприятия — открытые горные работы, металлургия, портовые терминалы и т.д.

Этап 3. Проверка соответствия стандартам

• ГОСТ 30249-97 — действующий стандарт для локомотивных колодок типа М
• ГОСТ 33695-2015 — общие технические условия для чугунных колодок подвижного состава
• Наличие заводского чертежа (например, 44-5287-0.00.00-СБ для типа М)

Этап 4. Контроль качества при приемке

При поступлении партии колодок проверьте:

1. Маркировку на упорных приливах (товарный знак, тип, номер партии)
2. Сопроводительные документы:

2.1        Наименование и товарный знак предприятия-изготовителя

2.2        Дата выпуска

2.3        Результаты определения твердости и химического состава

2.4        Обозначение ГОСТ

3              Внешний вид (допустимые дефекты согласно ГОСТ 30249-97):

3.1        Местные просветы между шаблоном и телом колодки — до 2,0 мм

3.2        Сколы углов гребня — до 30 мм по длине

3.3        Отдельные раковины глубиной до 4 мм, диаметром до 10 мм

3.4        Отсутствие трещин — критический дефект

4              Стальная спинка должна быть залита в уровень с поверхностью колодки

Этап 5. Проверка твердости

Твердость — ключевой показатель, влияющий на износ и эффективность торможения:

 Внимание: пониженная твердость приведет к ускоренному износу колодки. Повышенная — к повреждению поверхности катания колеса.

Этап 6. Оценка конструкционной прочности

• Колодка должна выдерживать разрушающую нагрузку не менее 127,5 кН (13 тс)
• При испытании на излом стальная спинка не должна разрушаться

4. Практические рекомендации для службы снабжения

4.1. Типичные ошибки при закупке

 4.2. Критерии выбора поставщика

• Производственная база в странах ЕАЭС (Беларусь, Россия, Казахстан)
• Наличие сертификатов соответствия ГОСТ
• Стабильность поставок — срыв поставок тормозных колодок парализует работу предприятия
• Возможность постгарантийного сопровождения
• Готовность предоставить образцы для испытаний

5. Сравнительная таблица типов М и Ф

 Заключение

 Выбор качественных чугунных тормозных колодок для промышленного транспорта — это баланс между:

 1. Техническими характеристиками (тип колодки, твердость, химический состав)

2. Условиями эксплуатации (нагрузки, скорость, частота торможений)

3. Экономическими факторами (цена, срок службы, стоимость простоев)

 Главный принцип: не существует универсальной колодки «для всего». Тип М для локомотивов и тип Ф для моторвагонного состава — это разные продукты с разным химическим составом и свойствами. Использование колодки не по назначению ведет к ускоренному износу как самой колодки, так и колесных пар.

Для службы снабжения ключевыми документами при закупке должны быть ГОСТ 30249-97 (для типа М) и сертификат соответствия с результатами контроля твердости и химического состава. Не пренебрегайте входным контролем — это окупается стабильной работой вашего подвижного состава.

Надёжность вашего транспорта начинается с правильного выбора комплектующих. Обращайтесь к проверенным поставщикам с документацией и опытом работы на рынке железнодорожного машиностроения.
