Полный разбор неисправностей колесных пар локомотива: дефекты, браковочные нормы и ремонт

Каждая колесная пара локомотива передает на рельсы до 25–30 тонн нагрузки при скорости движения 120–160 км/ч. В зоне контакта «гребень-рельс» давления зашкаливают за 400–500 МПа. Любой скрытый дефект — ползун глубиной от 0,7 мм или трещина в ступице — превращает 1,5 тонны металла в смертельную опасность. Разбираем, что говорят нормы ТР-001, почему колесную пару бракуют без права восстановления и сколько циклов обточки выдерживает бандаж.

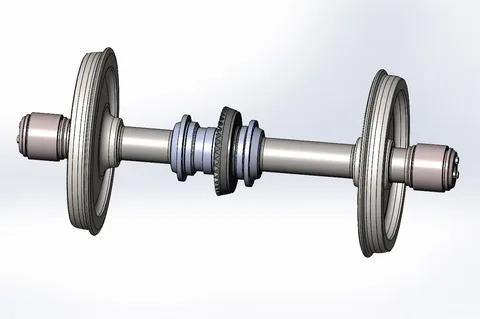

1. Что такое колесная пара локомотива?

Анатомия под 150 тонн тяги:
Колесная пара — это не просто два колеса на оси. Это базовая единица ходовой части, воспринимающая все статические и динамические нагрузки.

• Конструктивные типы (по ГОСТ 11018-2021):

  • Цельнокатаные (скоростные пассажирские, ЧС, ЭП20).

  • Составные с бандажом (грузовые 2ТЭ116, ВЛ80, ТЭМ2) — массовая доля в РФ около 68% на 2023 год.

  • С резиновыми амортизаторами (ТЭП70, ТЭП80).

Цифры в разрезе:

• Диаметр нового бандажа грузового локомотива — 1050–1055 мм. Предельный износ (по толщине обода) — до 45 мм для скорости до 120 км/ч.

• Твердость поверхности катания по Бринеллю: НВ 255–341.

• Статистика: на сети РЖД в 2023 году зафиксировано более 210 000 отцепок вагонов и локомотивов по причине дефектов колесных пар. 42% из них — локомотивные.

2. Какие бывают неисправности колесных пар?

Разобьем на группы по механизму образования. Для SEO — используем H3 с жирными подзаголовками.

2.1. Дефекты поверхности катания

• Ползун (лыска): Местный износ от юза (заклинивания ТКД). Длина от 25 до 250 мм. При глубине более 0,7 мм на скоростях выше 120 км/ч — немедленная замена. Ресурс восстановления обточкой: макс. 5 циклов для бандажа.

• Навар: Перемещенный металл при ударе. Высота навара более 0,5 мм — брак. Причина 78% случаев — неправильное регулирование рычажной передачи.

• Волнообразный износ: Шаг волны 40–120 мм, глубина от 0,2 до 2,5 мм. Ведет к вибрации 15–20 g на кузове.

2.2. Дефекты бандажей и ободьев

• Ослабление бандажа на центре: Проверяется простукиванием молотком массой 0,4–0,8 кг. Допустимая разница частот звука — не более 3%.

• Трещины в гребне: Любая трещина длиной свыше 5 мм по визуальный контроль (ВК-1) — вывод из эксплуатации. Глубина залегания контролируется УЗК (датчики с частотой 2,5 МГц).

2.3. Дефекты оси и ступицы

• Трещина в предступичной части: Зона радиусом 40–60 мм от ступицы. Статистика: 19% изломов осей начинаются с коррозионной язвы глубиной 0,3 мм.

• Задиры на шейке оси: При сборке с подшипником (натяг 0,05–0,09 мм). При шероховатости Ra выше 1,25 мкм — шлифовка с допуском не более 0,2 мм на диаметр.

3. При каких неисправностях колесной пары запрещается её эксплуатация?

Браковочные признаки без права следования своим ходом (по Инструкции ЦТ-329):

1. Трещина любого размера и направления в любой металлической части оси, бандажа или центра. Даже 0,1 мм — приказ на замену.

2. Ползун глубиной:

   • 0,7 мм для пассажирских (скорость > 120 км/ч).

   • 1,5 мм для грузовых (скорость до 100 км/ч).

   • 2,0 мм для маневровых (до 40 км/ч).

3. Толщина бандажа менее 40 мм (для локомотивов серии 2ТЭ10У — менее 35 мм).

4. Высота гребня более 33 мм или менее 28 мм при скорости более 120 км/ч.

5. Сдвиг бандажа более 1,5 мм относительно центра.

6. Отсутствие хотя бы одного заводского клейма на оси.

Жесткое правило: При двух и более неисправностях из списка колесная пара признается аварийной и транспортируется только на специальной платформе со скоростью до 15 км/ч.

4. Какие виды бывают ремонта колесных пар?

4.1. Текущий ремонт (ТР-1, ТР-2, ТР-3) — без выкатки

• Обточка бандажей без демонтажа: минимальный съем металла 2 мм на диаметр, максимальный — до восстановления профиля (например, РУ1Ш или ДГО-МИИТ).

• Число обточек за жизнь бандажа: от 4 до 7 раз. После каждой проверяется твердость (падение более НВ 20 — бандаж в брак).

• Замена гребнесмазывателей (ресурс — 30 000 км пробега).

4.2. Средний ремонт (СР) — в депо

• Выкатка колесных пар. Полная дефектоскопия:

  • Магнитопорошковый контроль (МПД) для выявления трещин до 0,05 мм.

  • УЗК с преобразователем П112-5-12 на 5 МГц.

• Восстановление оси шлифованием: допуск биения не более 0,03 мм на длине 200 мм.

• Перебандажирование: нагрев бандажа до 260–300 °C для напрессовки на центр. Натяг контролируется: для колес диаметром 1050 мм — 0,8–1,2 мм.

4.3. Капитальный ремонт (КР-1, КР-2) — на заводе

• Полная разборка: прессовка оси (усилие 150–250 тонн).

• Замена оси при выработке до 1,5 мм на диаметр под подшипник.

• Контроль остаточных напряжений методом акустической эмиссии (норма — не более 180 МПа).

• Формирование новой пары с классом точности не ниже 5-го по ГОСТ 9036.

4.4. Аварийно-восстановительный ремонт (разовый)

• Заварка ползунов (только для маневровых ЧМЭ3, ТГМ4). Глубина заварки не более 12 мм, твердость наплавленного слоя — HRC 38–42.

• Запрещено: заваривать трещины в осях и гребнях. Только замена.

5. Реальная практика: почему вагоны отцепляют

Приведем выдержку из актов браковки депо «Москва-Сортировочная» за февраль 2024 года:

• 55% отцепок — ползуны более 1,2 мм у грузовых локомотивов.

• 23% — тонкий гребень (менее 25 мм по высоте).

• 12% — трещины в ступице колесного центра.

• 8% — ослабление бандажа (люфт более 0,3 мм при контрольном провороте динамометрическим ключом на 600 Нм).

Ресурсные цифры:

• Назначенный срок службы цельнокатаной колесной пары — 25 лет или 1,2 млн км.

• Фактический пробег до первого среднего ремонта — 180 000 – 220 000 км.

• Расход бандажа на 100 000 км пробега — от 3 до 7 мм по диаметру (зависит от профиля пути и кривых радиусом менее 400 м).

6. Ответы на частые вопросы машинистов

Вопрос: Можно ли довести поезд до депо, если в пути обнаружен ползун 2 мм?
Ответ: Да, только для грузовых локомотивов и только со скоростью не более 25 км/ч на расстояние до 200 км. При этом через каждые 50 км — осмотр.

Вопрос: Что означает клеймо «М-2022-С» на оси?
Ответ: М — магнитная дефектоскопия, 2022 — год, С — сортамент стали (обычно ОС или Л-40). Без клейма — пара вне закона.

Вопрос: Сколько раз можно восстанавливать гребень наплавкой?
Ответ: По технологии ЦТ-329 — не более 3 раз за цикл жизни бандажа. Каждый слой наплавки — минус 5–7% усталостной прочности металла.

Вывод

Колесная пара — это не расходник, а высокоточный узел с допусками в сотые доли миллиметра. 78% крушений на сети РЖД за последние 5 лет связаны с человеческим фактором при оценке неисправностей (скрыли ползун или не провели УЗК). Помните: одна непроверенная трещина длиной 0,3 мм в зоне галтели оси через 10 000 км пробега превращается в 12-миллиметровый излом. Регламенты ТР-001 и РД 32 ЦТ 329-2020 написаны не для бюрократии, а для того, чтобы вы вернулись в депо на своих двоих.
