Аппарат поглощающий Р-5П

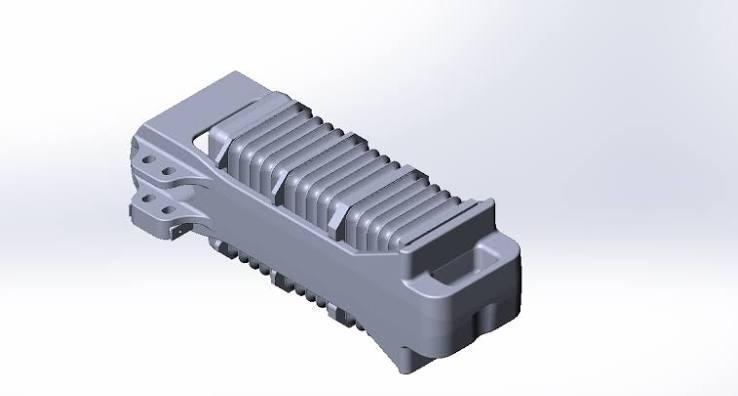

Аппарат поглощающий Р-5П (821.61.05.000СБ) — резинометаллический амортизатор автосцепного устройства, предназначенный для гашения ударных нагрузок при сцепке, манёврах и в процессе движения поезда. Устанавливается на пассажирские вагоны нового поколения для скоростей до 160 и 200 км/ч, а также на тепловозы и локомотивы .
Аппарат снижает рывки и продольные силы на автосцепку, обеспечивает упругую натяжку и устраняет зазоры в сцепном устройстве.
Ключевые преимущества аппарата поглощающего Р-5П
- - Резинометаллическая конструкция — 15 резинометаллических элементов размещены непосредственно в корпусе-хуате
- - Совместимость с Р-2П — полное соответствие по габаритным и установочным размерам
- - Увеличенный ход — до 80 мм для эффективного поглощения энергии
- - Снижение пиковых нагрузок — на 20–25% по сравнению с Р-2П
- - Корпус-хомут с опорными площадками — снижение трения и износа при сжатии
Технические характеристики аппарата поглощающего Р-5П
|
Параметр |
Значение |
|
Обозначение |
821.61.05.000СБ (Р-5П) |
|
Тип |
Резинометаллический |
|
Класс |
П2 (пассажирский) |
|
Ход сжатия |
до 80 мм |
|
Энергоёмкость статическая |
40 кДж |
|
Энергоёмкость динамическая |
50 кДж |
|
Начальное сопротивление |
115 кН |
|
Конечное сопротивление |
1,2 МН |
|
Масса |
253 кг |
|
Установочные размеры |
246 × 318 × 568 мм |
|
Резиновые элементы |
7-ИРП-1348 (толщина 33 мм, 310 × 220 мм) |
|
Длина между опорными поверхностями |
не менее 625 мм |
Контроль при ремонте аппарата поглощающего Р-5П
|
Параметр |
Требование |
|
Ход при усилии 800+50 кН |
60–75 мм |
|
Начальное сопротивление при сжатии |
20–110 кН |
|
Срок эксплуатации резинометаллических элементов |
не более 9 лет |
|
Толщина резинометаллических элементов (допуск к сборке) |
не менее 30 мм |
Области применения аппарата поглощающего Р-5П
- Пассажирские вагоны локомотивной тяги
- Тепловозы и локомотивы (маневровая работа)
- Грузовые вагоны с укороченной ударной розеткой
Запрос цены
Запросите коммерческое предложение на аппарат Р-5П 821.61.05.000СБ. Уточните количество и условия поставки.
