Электроконтактные щётки
Электроконтактные щётки — это токопроводящие элементы для генераторов и электродвигателей.
Щетки для электрических машин представляют собой специальные электропроводящие детали токо-съёмного устройства, которые осуществляют скользящий контакт между неподвижными и вращающимися частями машины и служат для подвода или отвода тока. В обиходе иногда могут фигурировать названия: электрощетки эг, угольные щетки, под этими названиями также подразумевается класс электрографитовых щеток.
Назначение щёток
- Обеспечивают скользящий электрический контакт между коллектором/контактными кольцами и внешней цепью.
- Служат для подвода и отвода тока в электрических машинах (генераторы тепловозов, тяговые двигатели, преобразователи).
- Влияют на надёжность работы и срок службы коллектора.
Классификация по материалу
Щётки делятся на несколько основных групп:

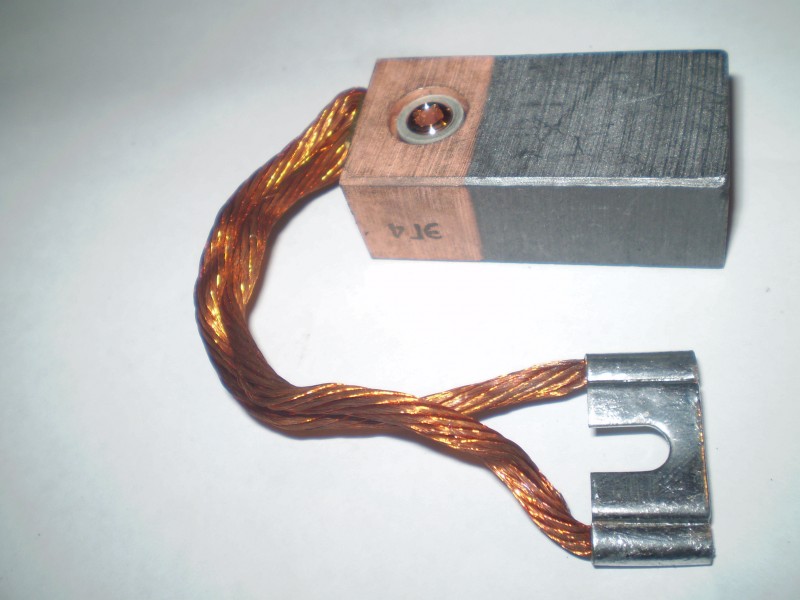

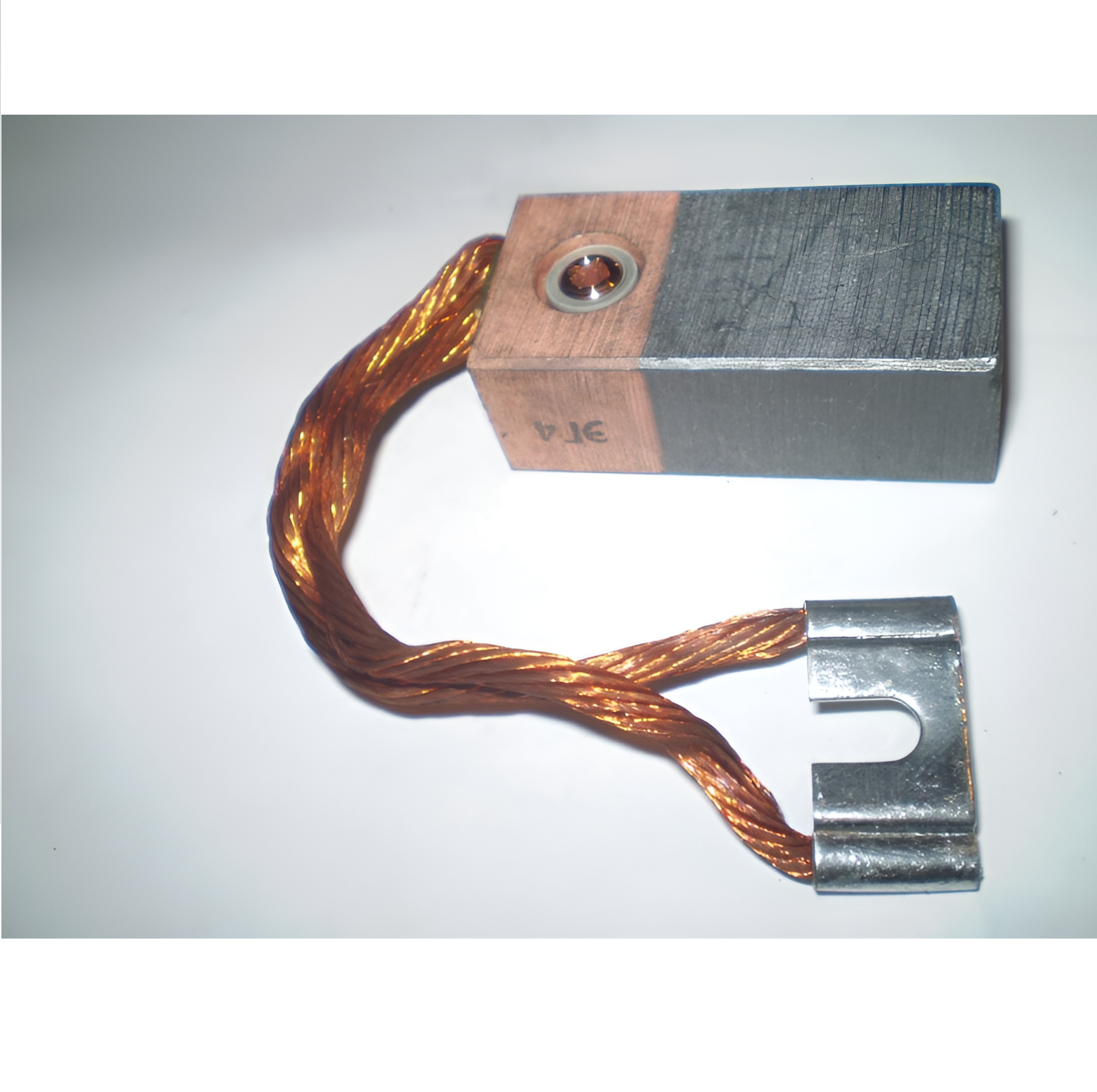

- Электрографитовые (ЭГ):
- Изготавливаются из искусственного графита, полученного высокотемпературной обработкой углеродистых материалов.
- Отличаются низким коэффициентом трения, хорошей коммутационной способностью, устойчивостью к высоким температурам.
- Применяются в генераторах тепловозов, тяговых электродвигателях, турбогенераторах, универсальных двигателях.
- Марки: ЭГ2А, ЭГ4, ЭГ14, ЭГ71, ЭГ74 и др.

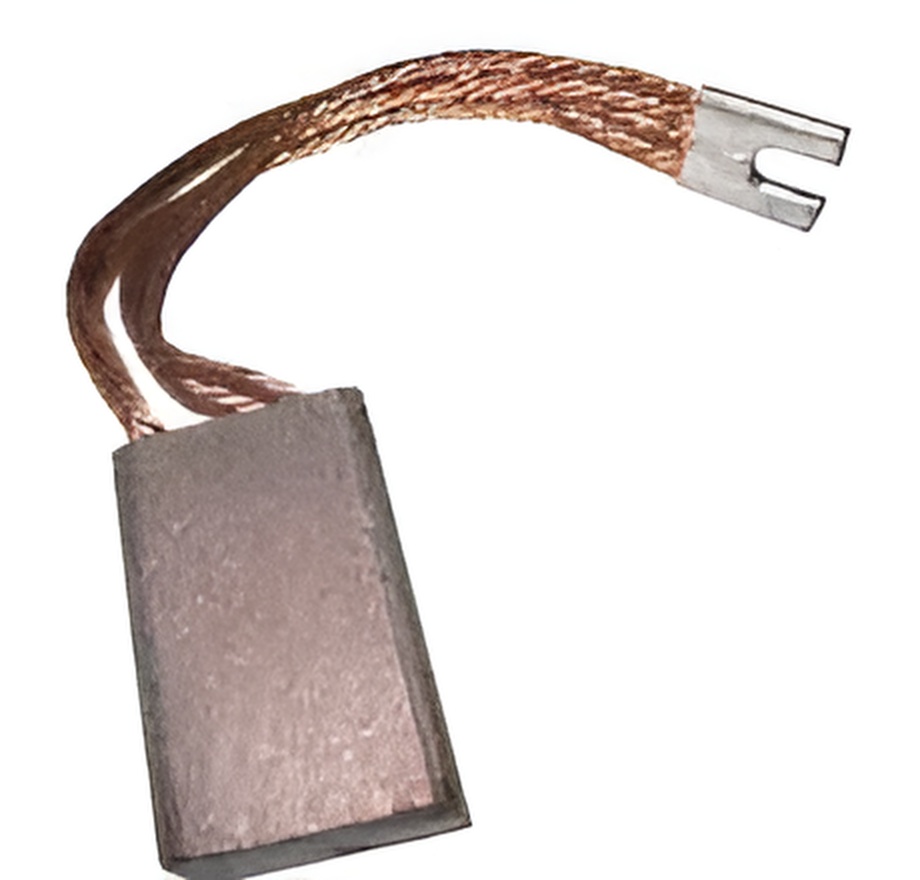

- Меднографитовые (МГ):
- Содержат графит с добавлением порошка меди.
- Обладают высокой электропроводностью, выдерживают большие токовые нагрузки.
- Используются в машинах с низкой скоростью вращения и высоким током (например, тяговые генераторы тепловозов).
- Марки: МГС5, МГС20, МГ4, МГСО, М1 и др.
- Другие группы (для справки):
- Угольнографитовые — для маломощных двигателей.
- Металлографитовые — для низковольтных машин с высокой плотностью тока.
- Бакелитографитовые — для мягкой коммутации при переменных нагрузках.
Сравнение электрографитовых и меднографитовых щёток
|
Параметр |
Электрографитовые (ЭГ) |
Меднографитовые (МГ) |
|
Материал |
Искусственный графит |
Графит + порошок меди |
|
Электропроводность |
Средняя |
Высокая |
|
Коэффициент трения |
Низкий |
Средний |
|
Допустимая плотность тока |
~12 А/см² |
До 120 А/см² (кратковременно) |
|
Скорость вращения |
Высокая (до 60 м/с) |
Низкая (до 15–30 м/с) |
|
Назначение |
Высокие скорости, умеренные токи |
Большие токи, низкие скорости |
|
Применение |
Генераторы, тяговые двигатели, турбогенераторы |
Тяговые генераторы тепловозов, низкооборотные машины |
Вывод
- Электрографитовые щётки лучше подходят для генераторов тепловозов при высоких скоростях вращения и умеренных токах.
- Меднографитовые щётки применяются там, где требуется работа с большими токами при относительно низкой скорости.
- Выбор зависит от режима работы генератора: токовая нагрузка, скорость вращения, условия эксплуатации.
