Контактор пк-1146

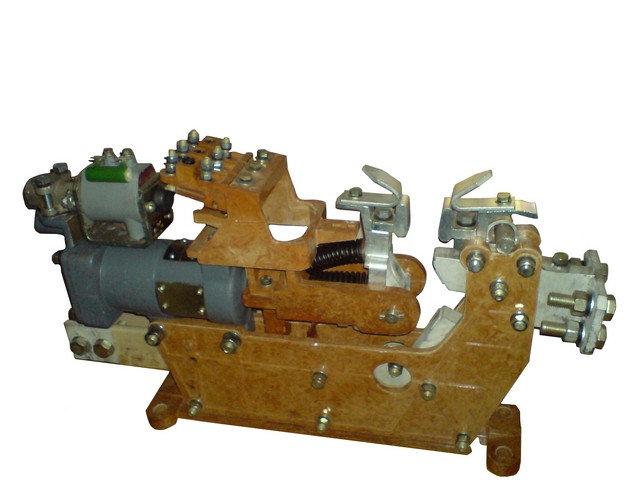

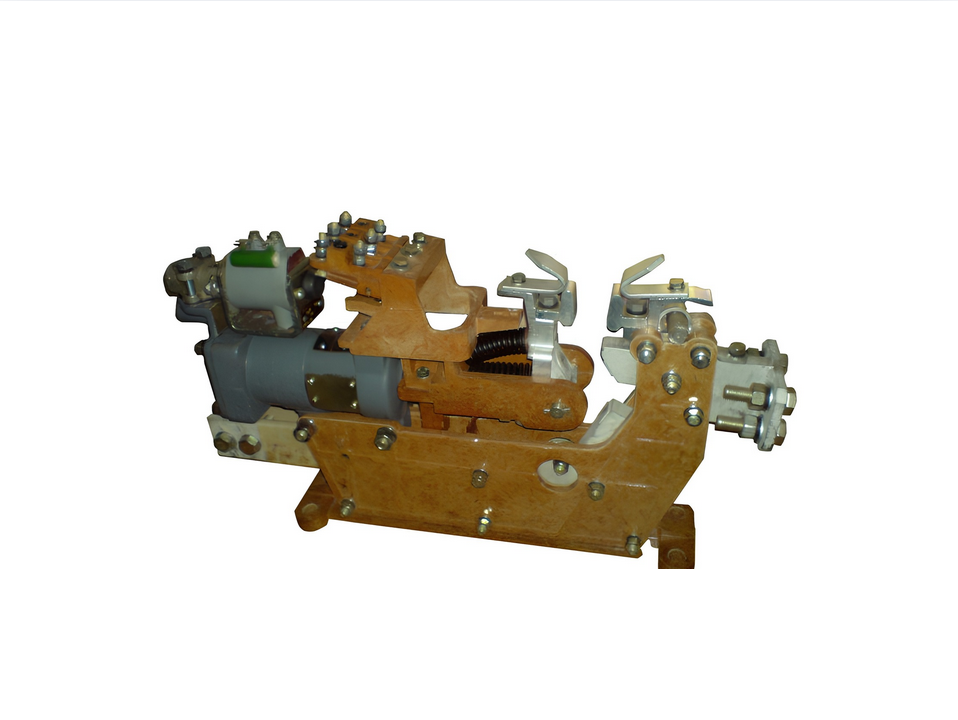

Контактор ПК‑1146 — это электропневматический поездной контактор, применяемый для включения и отключения силовых цепей тяговых электродвигателей тепловозов. Он рассчитан на ток до 1000 А, напряжение главной цепи до 1000 В, имеет вспомогательные контакты и электропневматический привод.
Основные характеристики ПК‑1146
- Назначение: коммутация силовых цепей тяговых электродвигателей через выпрямительную установку.
- Тип: электропневматический, однополюсный.
- Ток главной цепи: до 1000 А.
- Напряжение главной цепи: до 1000 В.
- Ток вспомогательной цепи: 6,3 А.
- Напряжение вспомогательной цепи: 75 В.
- Напряжение катушки вентиля: 75 или 110 В.
- Количество контактов: 2 замыкающих (2з) + 1 размыкающий (1р).
- Масса: около 18 кг.
- Климатическое исполнение: У3 (умеренный климат, категория размещения 3).
Сравнение с аналогами аонтактора ПК‑1146
|
Параметр |
ПК‑1146 |
ПК‑1148 |
ПК‑1416 |
ПК‑1616 |
|
Ток главной цепи, А |
1000 |
1000 |
500 |
500 |
|
Напряжение главной цепи, В |
1000 |
1000 |
1000 |
1000 |
|
Вспом. ток, А |
6,3 |
6,3 |
6,3 |
6,3 |
|
Напряжение катушки, В |
75/110 |
75/110 |
75/110 |
75/110 |
|
Контакты |
2з/1р |
1з/2р |
1з/2р |
2з/1р |
|
Масса, кг |
18 |
18 |
26 |
32 |
Особенности конструкции контактора ПК‑1146
- Контактная система включает основные и дугогасительные контакты.
- Гашение дуги осуществляется в дугогасительной камере при помощи магнитного дутья.
- Привод — электропневматический поршневого типа, унифицированный для всех однополюсных контакторов.
- Последовательность работы: сначала замыкаются дугогасительные контакты, затем основные; при отключении — наоборот.
Применяемость контактора ПК‑1146
- Тепловозы и электровозы (силовые цепи тяговых электродвигателей).
- Поездные контакторы для коммутации цепей через выпрямительные установки.
- Используются в составе тягового электрооборудования, соответствующего ГОСТ 2582‑81 и ГОСТ 9219‑95.
Купить контактор ПК‑1146 можно по безналичному расчету.
