Контактор вакуумный КВТ
Вакуумный контактор КВТ-1,14: надёжная коммутация силовых цепей

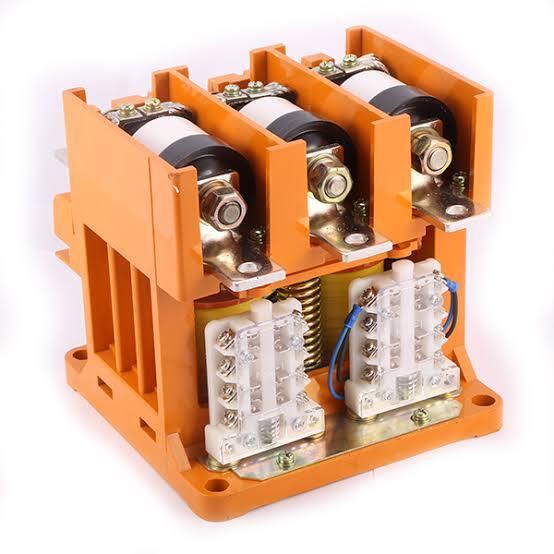

Контактор вакуумный КВТ-1,14-4,0/400-220AC-(43+4p)-УЗ-ВТМ — трёхполюсный коммутационный аппарат с вакуумными дугогасительными камерами, предназначенный для работы в силовых электрических цепях переменного тока частотой 50/60 Гц.
Назначение
Контактор предназначен для:
- Коммутации силовых электрических цепей в установках общепромышленного назначения;
- Управления асинхронными электродвигателями с тяжёлым режимом работы;
- Защиты электродвигателей при обрыве фаз, перегрузках и токовом дисбалансе;
- Применения в системах дистанционного управления электроприводами.
Основные потребители — предприятия горнодобывающей, металлургической и нефтегазовой отраслей, а также железнодорожный транспорт для управления электроприводами .
Расшифровка обозначения
|
Элемент обозначения |
Значение |
|
КВТ |
Контактор вакуумный трёхполюсный |
|
1,14 |
Номинальное напряжение главной цепи — 1,14 кВ |
|
4,0 |
Номинальный ток отключения — 4,0 кА |
|
400 |
Номинальный переменный ток главной цепи — 400 А |
|
220AC |
Напряжение цепи управления — 220 В переменного тока |
|
(43+4p) |
Конфигурация вспомогательных контактов |
|
УЗ |
Климатическое исполнение и категория размещения по ГОСТ 15150 |
|
ВТМ |
Конструктивное исполнение (втычное) |
Технические характеристики
|
Параметр |
Значение |
|
Номинальное напряжение главной цепи |
380, 660, 1140 В |
|
Номинальный переменный ток главной цепи |
400 А |
|
Ток отключения (действующее значение) |
4 кА |
|
Ток включения (амплитудное значение) |
6 кА |
|
Сквозной ток (1 полуволна, амплитудное) |
12 000 А |
|
Сквозной ток (0,2 с, действующее) |
7 000 А |
|
Собственное время включения |
не более 6 мс |
|
Собственное время отключения |
не более 140 мс |
|
Электрическое сопротивление главной цепи |
не более 350 мкОм |
|
Номинальный ток вспомогательных контактов |
10 А |
|
Напряжение вспомогательных контактов (AC) |
до 660 В |
|
Напряжение вспомогательных контактов (DC) |
до 440 В |
Условия эксплуатации
- Климатическое исполнение: У3 по ГОСТ 15150;
- Температурный диапазон: от −45 до +45 °C для открытого исполнения (IP00);
- Относительная влажность: до 98% при 25 °C;
- Высота над уровнем моря: не более 1000 м.
Особенности конструкции
Контактор оснащён электронным токовым реле (исполнение «З» в обозначении), которое обеспечивает защиту электродвигателя при аварийных режимах. Катушка управления рассчитана на напряжение 220 В переменного тока. Исполнение «ВТМ» указывает на втычное исполнение, что упрощает замену аппарата при обслуживании.
Применение вакуумных контакторов для реверсирования цепей допускается только при наличии механической блокировки, исключающей одновременное включение двух контакторов. Электрическая блокировка в качестве единственной меры не допускается.
