Переключатели ПК12, ПП36, ПМОВ, ПМОФ, МКВ, МКФ, РБ-80, УП53, УП54, ПК16, ПКУ3

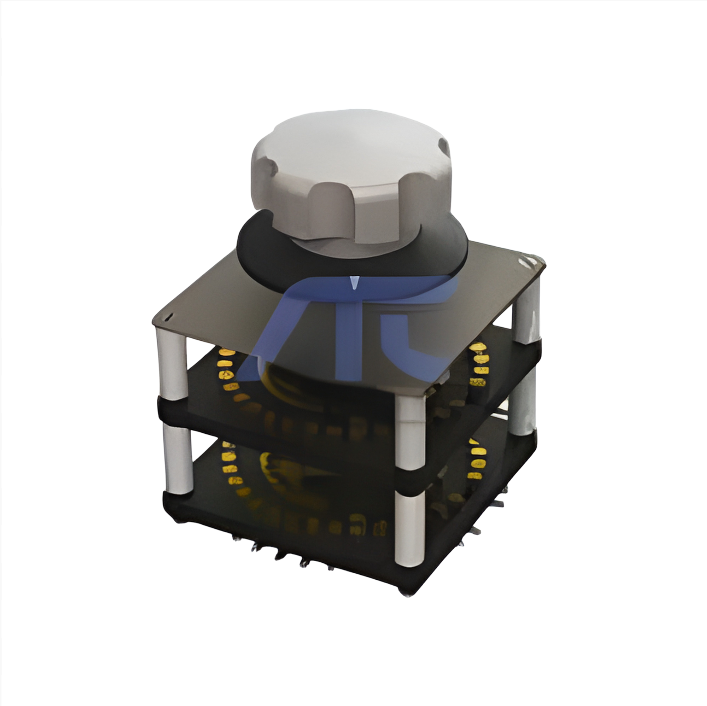

Переключатели ПК12, ПП36, ПМОВ, ПМОФ, МКВ, МКФ, РБ-80, УП53, УП54, ПК16, ПКУ3 — пакетные, ползунковые и кулачковые аппараты для ручного коммутирования электрических цепей в системах управления и защиты.
Назначение переключателей ПК12, ПП36, ПМОВ, ПМОФ, МКВ, МКФ, РБ-80, УП53, УП54, ПК16, ПКУ3
Предназначены для включения/отключения цепей сигнализации, управления, измерений и защиты при токах до 10 А в ЖД автоматике (СЦБ, релейные шкафы), электрощитах и промышленных установках. Обеспечивают многопозиционное переключение без нагрузки.
Характеристики переключателей ПК12, ПП36, ПМОВ, ПМОФ, МКВ, МКФ, РБ-80, УП53, УП54, ПК16, ПКУ3
|
Тип |
Модель |
Ток/Напряжение |
Положения/Цепи |
Ресурс, циклов |
Масса, кг |
|
Пакетные |
ПК12, ПК16 |
10 А / 220-400 В |
2–12 / до 12 |
500 тыс. |
0,3–0,6 |
|
Ползунковые |
ПП36 |
1 А / 380/~220 В |
17 / 2–12 |
500 тыс. |
0,4 |
|
ПМО (В/Ф) |
ПМОВ, ПМОФ |
6,3 А / 220 DC, 380 AC |
до 24 цепей |
1200/час |
0,55–0,58 |
|
Кулачковые |
МКВ, МКФ |
10 А / 400 В |
4–6 позиций |
1 млн |
1–2 |
|
РБ/УП |
РБ-80, УП53/54 |
10 А / 220-500 В |
2–4 |
300 тыс. |
0,5–1 |
|
ПКУ3 |
6,3 А / 380 В |
3 позиции |
500 тыс. |
0,4 |
attal+2 |
Применяемость переключателей ПК12, ПП36, ПМОВ, ПМОФ, МКВ, МКФ, РБ-80, УП53, УП54, ПК16, ПКУ3
В релейных шкафах (переключение режимов ЭС, АЛС), щитах управления локомотивами, контрольно-измерительных устройствах. Климат УХЛ4 (-40...+50°C).
Маркировка переключателей ПК12, ПП36, ПМОВ, ПМОФ, МКВ, МКФ, РБ-80, УП53, УП54, ПК16, ПКУ3
П[тип][размер]-[исполнение], напр. ПП36-12 (ползунковый, 36 контактов, 12 направлений); ПМОВ-6УХЛ (пакетный, открытый, УХЛ4); цифры — число пакетов/цепей.
Купить переключатели ПК12, ПП36, ПМОВ, ПМОФ, МКВ, МКФ, РБ-80, УП53, УП54, ПК16, ПКУ3 можно по безналичному расчету.
