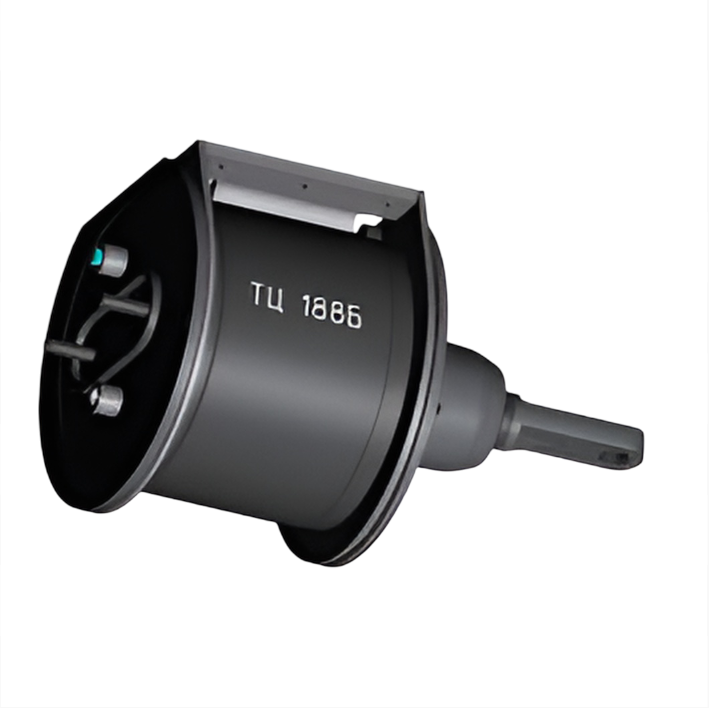

Цилиндр тормозной 188Б
Цилиндр тормозной 188Б — это пневматический исполнительный механизм, предназначенный для создания тормозного усилия в рычажной передаче грузовых железнодорожных вагонов. Применяется преимущественно на четырехосных вагонах.
Цилиндр тормозной 188Б — это пневматический исполнительный механизм, предназначенный для создания тормозного усилия в рычажной передаче грузовых железнодорожных вагонов. Применяется преимущественно на четырехосных вагонах.
Назначение
- Функция: Преобразует давление сжатого воздуха в механическое усилие, передаваемое на тормозную рычажную систему.
- Цель: Обеспечение надежного торможения вагона при подаче воздуха в тормозную магистраль.
Применение
Тип подвижного состава: Четырехосные грузовые вагоны.
Система: Входит в состав автоматической тормозной системы, совместим с рычажными приводами.
Стандарты: Изготавливается по ТУ 3184-555-05744521-2013
Технические характеристики
|
Параметр |
Значение |
|
Рабочее давление воздуха |
До 0,6 МПа (6,0 кгс/см²) |
|
Диаметр цилиндра |
356 мм |
|
Материал корпуса и поршня |
Чугун |
|
Конструкция поршня |
Шток жестко связан с поршнем |
|
Уплотнение |
Резиновая манжета + войлочное кольцо |
|
Фильтрация воздуха |
Сетчатый фильтр в передней крышке |
|
Доп. элементы |
Возможность установки кронштейна мертвой точки |
|
Масса |
Около 115 кг |
Применяемость
Модели вагонов: Универсальные и специализированные грузовые вагоны, оборудованные стандартной рычажной тормозной системой.
Совместимость: С тормозными системами, использующими цилиндры типа 188Б и 188Б-02 (различие — ориентация дренажного канала).
Аналоги: Может заменяться на цилиндры с аналогичными параметрами при соблюдении требований ТУ и совместимости по монтажу.
Как правило цилиндр тормозной 188Б должен иметь сертификат соответствия ТР ТС и клеймо производителя.
Заказать и купить цилиндр тормозной 188Б тепловозов можно написав нам, почта в разделе контакты.
