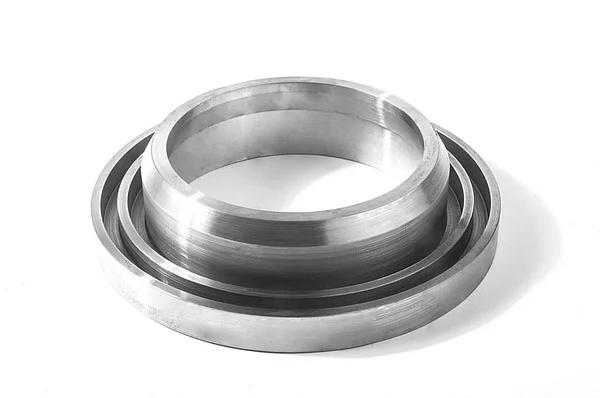

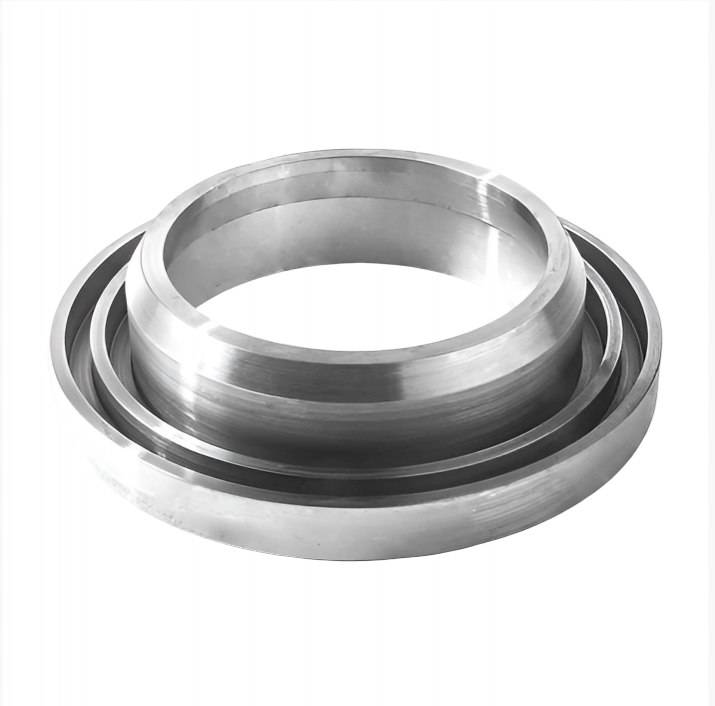

Кольцо лабиринтное

Кольцо лабиринтное — это деталь буксового узла грузового вагона, выполняющая функцию уплотнения и защиты подшипников от загрязнений и утечки смазки. Оно образует многокамерное лабиринтное уплотнение, фиксирует корпус буксы на оси и является расходной запасной частью, регулярно заменяемой при ремонте вагонов.

Основные характеристики колец лабиринтных

• Тип детали: уплотнительное кольцо (labyrinth ring).
• Назначение:
• предотвращает попадание пыли, грязи, металлических и неметаллических примесей в буксовый узел;
• препятствует вытеканию смазки из буксы;
• фиксирует корпус буксы на оси роликового подшипника.
• Конструкция: образует 4‑камерное уплотнение при эксплуатации.
• Материал: сталь, подвергается механической обработке.
• Монтаж: напрессовывается на ось колесной пары в нагретом состоянии (+125…+150 °C), удерживается натягом при остывании.
• Размеры (пример для типоразмера 100.10.007‑0):
• Диаметр: 239 мм
• Ширина: 48 мм
• Масса: ~4,0 кг.

Применяемость колец лабиринтных

• Железнодорожные грузовые вагоны — входит в состав буксового узла колесной пары тележки модели 18‑100 и её модификаций.
• Ремонт вагонов: обязательная замена при капитальном и деповском ремонте, так как деталь подвержена постоянному износу.
• Совместимость: используется с роликовыми подшипниками типа РУ‑1Ш‑957‑Г и аналогами.

Важные замечания

• Кольцо лабиринтное — расходная деталь, срок службы зависит от условий эксплуатации (загрязнённость пути, качество смазки).
• При ремонте важно использовать оригинальные изделия по чертежу 100.10.007‑0 или заводские аналоги.
• Неправильная установка или износ кольца приводит к попаданию грязи в буксу, перегреву и выходу из строя подшипника.

Сравнение с другими элементами буксового узла

 Купить кольцо лабиринтное можно по безналичному расчету.
