Коллекторы системы охлаждения

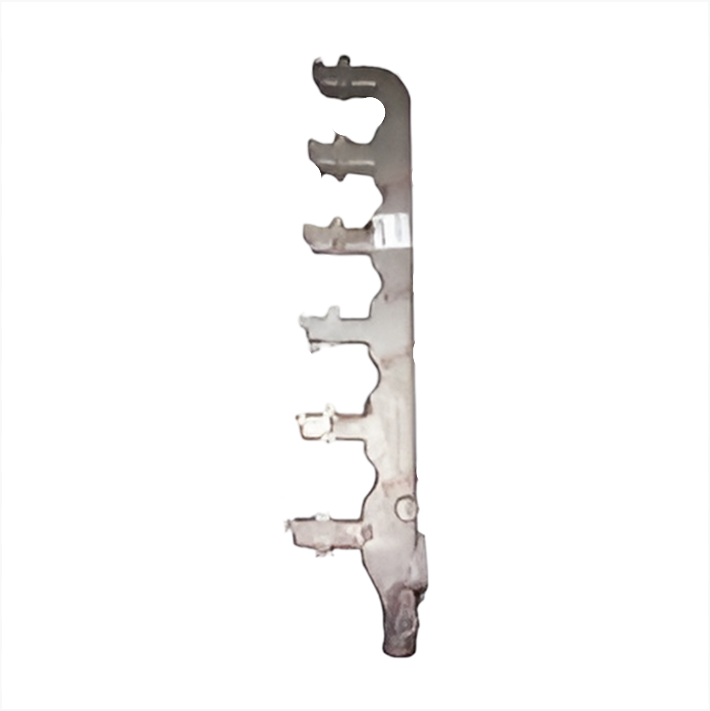

Коллектор верхний левый 340.11.33.000, Коллектор верхний правый 047.10.35.000, Коллектор нижний левый 340.11.34.000, Коллектор нижний правый 340.10.31.000 — это коллекторы системы охлаждения тепловоза ТГМ4Б. Они относятся к узлам экипажной части и предназначены для распределения и циркуляции охлаждающей жидкости (воды/антифриза) между радиаторами, трубопроводами и дизелем.

Характеристика

• Коллектор верхний левый (340.11.33.000)
• Расположен в верхней части радиаторного блока слева
• Принимает горячую жидкость от дизеля и распределяет её по секциям радиатора
• Коллектор верхний правый (047.10.35.000)
• Аналогично верхнему левому, но установлен справа
• Обеспечивает равномерный поток охлаждающей жидкости в правую часть радиаторного блока
• Коллектор нижний левый (340.11.34.000)
• Сбор охлаждённой жидкости из левой части радиатора
• Направляет её обратно в систему охлаждения дизеля
• Коллектор нижний правый (340.10.31.000)
• Сбор охлаждённой жидкости из правой части радиатора
• Обеспечивает возврат жидкости в общий контур

Применяемость

• Тепловоз ТГМ4Б – базовая модель, где применяются данные коллекторы
• Возможна унификация с другими модификациями серии ТГМ4 (ТГМ4А, ТГМ4В), но основное применение – именно ТГМ4Б

Сравнительная таблица

Технические карточки

1. Коллектор верхний левый

• Обозначение: 340.11.33.000
• Расположение: верх радиаторного блока, левая сторона
• Назначение: распределение горячей охлаждающей жидкости по секциям радиатора
• Материал: сталь, сварная конструкция
• Применяемость: тепловоз ТГМ4Б (экипажная часть)

2. Коллектор верхний правый

• Обозначение: 047.10.35.000
• Расположение: верх радиаторного блока, правая сторона
• Назначение: распределение горячей жидкости в правую часть радиатора
• Материал: сталь
• Применяемость: тепловоз ТГМ4Б

3. Коллектор нижний левый

• Обозначение: 340.11.34.000
• Расположение: низ радиаторного блока, левая сторона
• Назначение: сбор охлаждённой жидкости из левой части радиатора и возврат в систему
• Материал: сталь
• Применяемость: тепловоз ТГМ4Б

4. Коллектор нижний правый

• Обозначение: 340.10.31.000
• Расположение: низ радиаторного блока, правая сторона
• Назначение: сбор охлаждённой жидкости из правой части радиатора
• Материал: сталь
• Применяемость: тепловоз ТГМ4Б

Таким образом, все четыре коллектора образуют радиаторный блок системы охлаждения тепловоза ТГМ4Б, обеспечивая циркуляцию охлаждающей жидкости между дизелем и радиаторами.
