Тележки тепловозов М1698.00.000 СБ

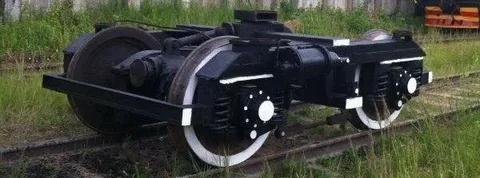

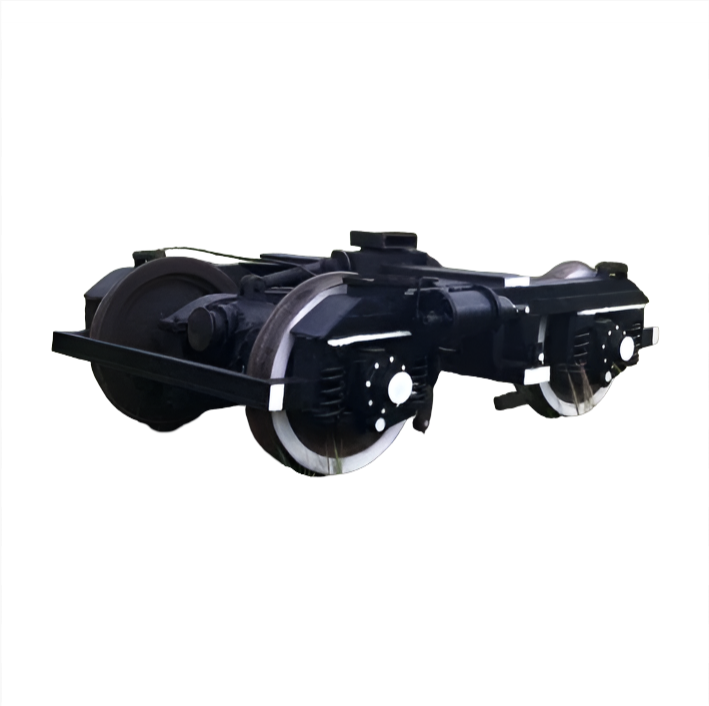

Тележка тепловоза М1698.00.000 СБ — это трёхосная сварная тележка, применяемая на маневровых тепловозах (например, серии ТЭМ23). Она обеспечивает передачу тягового усилия от колесных пар на раму локомотива, воспринимает динамические нагрузки и служит базовым узлом для установки буксовых узлов, рессорного подвешивания и тормозного оборудования. Отличается повышенной прочностью, унификацией узлов и применением износостойких элементов.

Характеристика

• Тип: трёхосная тележка тепловоза.
• Чертежный номер: М1698.00.000 СБ.
• Конструкция рамы: сварная, коробчатого типа, из двух боковин и межрамных связей.
• База тележки: около 3700 мм.
• Диаметр колесных пар: 1050 мм.
• Нагрузка на ось: до 21 т (206 кН).
• Буксы: роликовые подшипники, малогабаритные.
• Рессорное подвешивание: двухступенчатое, пружинно‑фрикционное.
• Тормозное оборудование: колодочный тормоз с односторонним нажатием.
• Износостойкие элементы: колпаки скользунов, накладки, фрикционные клинья (по проекту ПКБ ЦВ, САТУРН‑1 и др.).

Применяемость

• Маневровые тепловозы серии ТЭМ23 и их модификации.
• Может использоваться в составе других тепловозов, унифицированных по узлам.
• Применяется на магистральных станциях и промышленных предприятиях для маневровой работы.

Особенности конструкции

• Сварная рама коробчатого типа обеспечивает высокую прочность и долговечность.
• Челюстное соединение рамы с буксами — надёжная передача нагрузок.
• Опора кузова на тележку осуществляется через подпятник надрессорной балки и скользуны.
• Фрикционно‑пружинное рессорное подвешивание снижает динамические нагрузки и обеспечивает плавность хода.
• Износостойкие элементы (колпаки скользунов, накладки) защищают тележку от преждевременного износа.
• Унификация узлов позволяет использовать стандартные запасные части (например, элементы тележки 18‑100).

Тележка тепловоза М1698.00.000 СБ имеет следующие технические характеристики

 Тележка М1698.00.000 СБ — это современный узел маневрового тепловоза, обеспечивающий прочность, надёжность и унификацию с другими моделями. Она рассчитана на нагрузку до 21 т на ось и оснащена износостойкими элементами для длительной эксплуатации.
