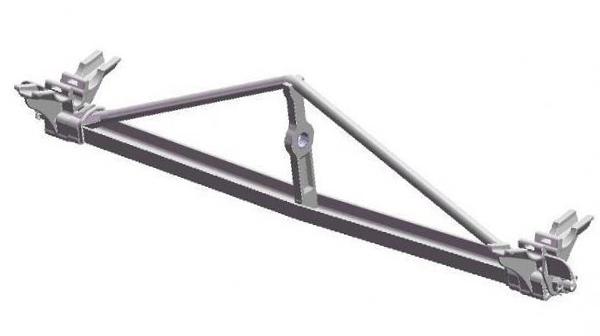

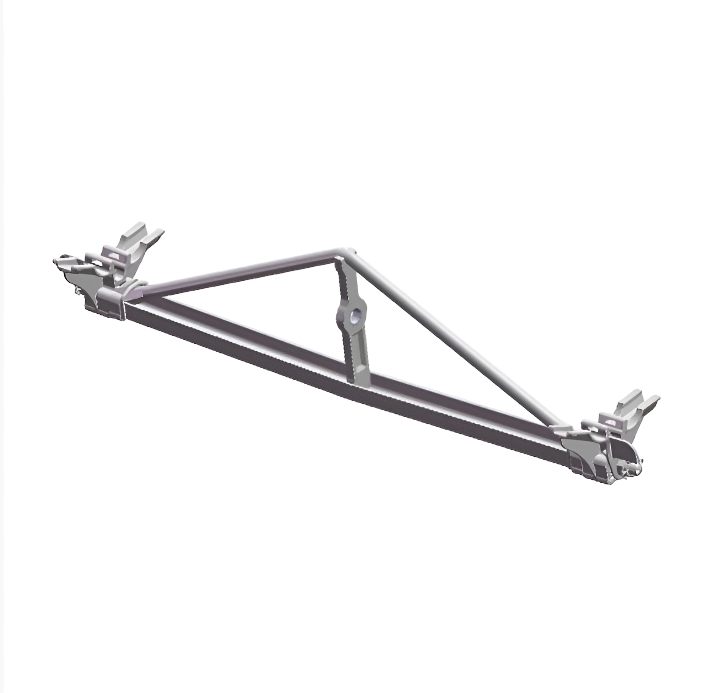

Триангель — это ключевой элемент тормозной рычажной передачи тележек грузовых вагонов, предназначенный для равномерного распределения тормозного усилия от цилиндра на тормозные колодки.
Назначение
- Передача усилия: Триангель передаёт усилие от поршня тормозного цилиндра или ручного привода на тормозные колодки.
- Равномерное прижатие: Обеспечивает синхронное и равномерное прижатие колодок к поверхности катания колёс.
- Безопасность движения: От его состояния зависит эффективность торможения и безопасность эксплуатации вагона
Применение
- Тип подвижного состава: Грузовые вагоны с тележками различных типов (например, модели 18-100, 12-119 и др.).
- Система: Входит в состав рычажной тормозной передачи, соединён с тягами, балансирами и колодкодержателями.
- Ремонт и обслуживание: Подлежит регулярной проверке на износ, деформации и трещины.
Технические характеристики (по ГОСТ 4686-2012)
|
Параметр |
Значение |
|
Материал |
Сталь 20 или 35 по ГОСТ 1050 |
|
Тип конструкции |
Сварная или литая |
|
Масса |
От 10 до 25 кг (в зависимости от исполнения) |
|
Усилие на тягах |
До 50 кН |
|
Допуски по геометрии |
В пределах 1–2 мм |
|
Маркировка |
Наносится клеймом завода-изготовителя |
Виды триангелей
- Центральный — устанавливается в центре тележки, соединяет тяги от цилиндра.
- Боковой — передаёт усилие на колодкодержатели.
- Комбинированный — может выполнять обе функции в зависимости от схемы тормозной передачи.
