Вал карданный

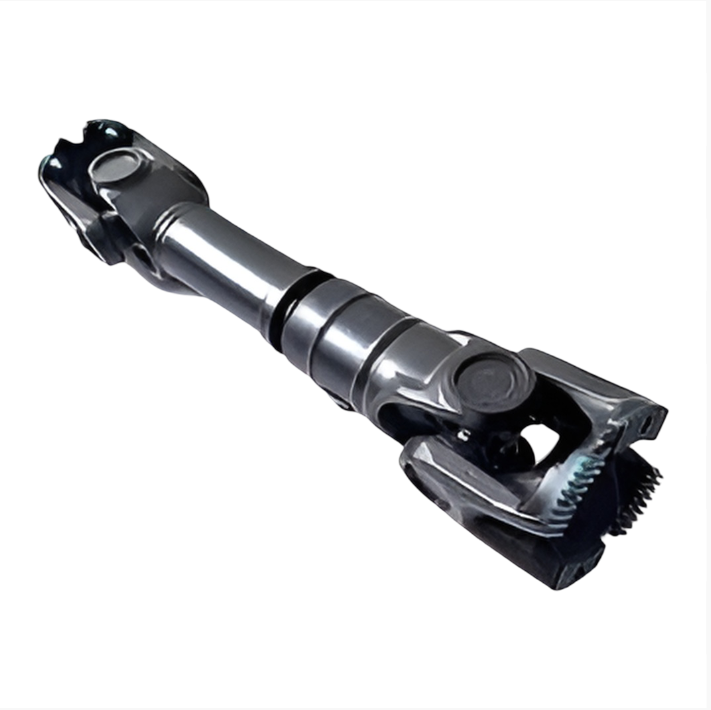

Карданные валы 325.20.100, 350.10.100-01, 350.10.100-03 и 340.60.22.000 (с ограждением) применяются в тепловозах серий ТГМ4, ТГМ4Б, ТГМ6. Они служат для передачи крутящего момента от гидропередачи к осевым редукторам тележек. Модификации отличаются конструктивными особенностями (усиление, изменённая длина, наличие защитного кожуха).

Описание

• Вал карданный 325.20.100
• Вал карданный 350.10.100-01
• Вал карданный 350.10.100-03
• Вал карданный с ограждением 340.60.22.000

• Базовый тележечный карданный вал.
• Используется в тепловозах ТГМ4, ТГМ6.
• Передаёт вращение от гидропередачи к редуктору колесной пары.

• Модификация стандартного карданного вала.
• Усиленные элементы конструкции, рассчитан на повышенные нагрузки.
• Применяется в тележках тепловозов ТГМ4Б, ТГМ6.

• Версия с изменённой длиной или шлицевым соединением.
• Адаптирован для сопряжения с различными типами редукторов.
• Используется в тепловозах ТГМ4Б.

• Оснащён защитным кожухом (ограждением).
• Предназначен для повышения безопасности эксплуатации и защиты узла от попадания посторонних предметов.
• Применяется в тепловозах ТГМ4Б и ТГМ6.

Характеристика

• Тип детали: Сборочные единицы (вал + крестовины + шлицевые соединения).
• Материал: Легированная сталь, термообработка для износостойкости.
• Функция: Передача крутящего момента от гидропередачи на колесные пары.
• Особенности эксплуатации:
• Работают в условиях вибрации и ударных нагрузок.
• Требуют регулярной смазки крестовин и контроля люфтов.
• Ограждённые версии повышают безопасность персонала.

Применяемость

• Тепловозы: ТГМ4, ТГМ4А, ТГМ4Б, ТГМ6 (и модификации).
• Узел: Карданная передача между гидропередачей и осевым редуктором тележки.
• Количество: Обычно 2–4 карданных вала на тепловоз (в зависимости от конструкции тележки).
• Сервис: Замена производится при капитальном ремонте тележки или при износе крестовин/шлицев.

Сравнительная таблица

Карданные валы этих серий — ключевые элементы трансмиссии тепловозов ТГМ4/ТГМ6. Их выбор зависит от модификации тележки и условий эксплуатации: стандартные — для базовых моделей, усиленные — для повышенных нагрузок, с ограждением — для безопасной работы.

Купить карданные валы 325.20.100, 350.10.100-01, 350.10.100-03 и 340.60.22.000 (с ограждением) можно по безналичному расчету.
