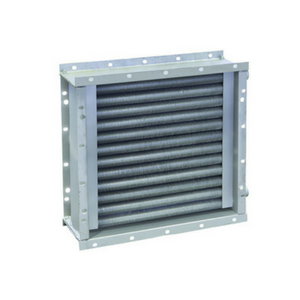

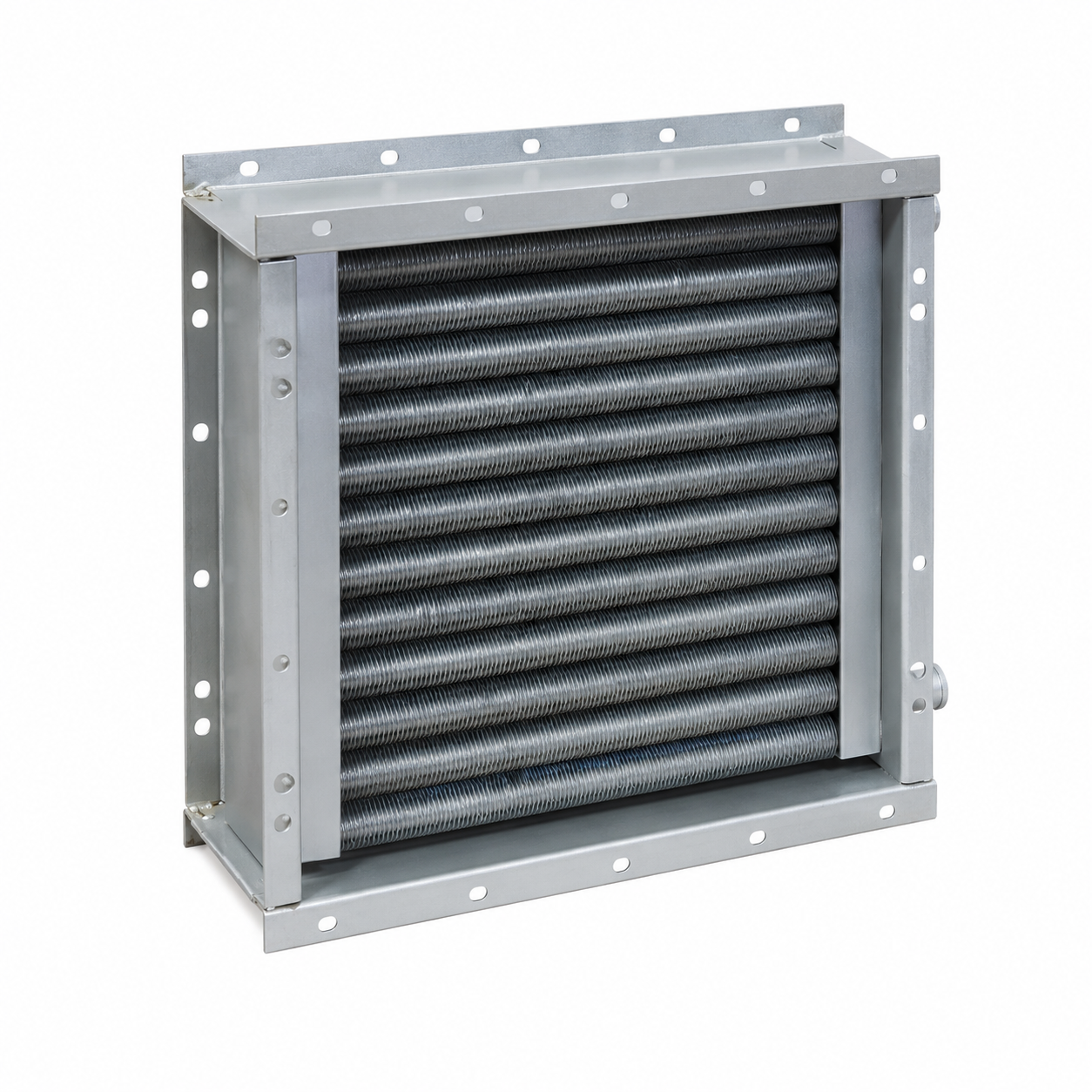

Калорифер 017.10.73.000-02
Калорифер 017.10.73.000‑02 применяется в составе экипажной части тепловоза ТГМ4Б. Это узел системы отопления кабины машиниста, предназначенный для нагрева воздуха и поддержания комфортных условий работы локомотивной бригады.
Характеристика
- Наименование: Калорифер
- Обозначение: 017.10.73.000‑02
- Категория: Экипажная часть тепловоза
- Количество на сборку: 1 шт.
- Назначение:
- Нагрев воздуха в кабине машиниста
- Поддержание температуры в холодное время года
- Обеспечение нормальных условий эксплуатации оборудования
- Конструкция:
- Теплообменник на основе оребренных труб
- Рабочий теплоноситель – горячая вода или пар
- Корпус из стали, присоединительные патрубки для подключения к системе отопления
Применяемость
- Тепловоз ТГМ4Б – основная модель, для которой калорифер разработан
- Возможна унификация с другими модификациями серии ТГМ (например, ТГМ4А, ТГМ4В), но базовое применение – именно ТГМ4Б
Сравнительная таблица
|
Параметр |
Калорифер 017.10.73.000‑02 |
Унифицированные калориферы (КВС, КСк, КП) |
|
Тип |
Водяной/паровой теплообменник |
Водяные и паровые, одноходовые и многоходовые |
|
Применяемость |
ТГМ4Б (кабина машиниста) |
Системы вентиляции, отопления, промышленные установки |
|
Количество на сборку |
1 |
По проекту |
|
Материал |
Сталь, оребренные трубки |
Сталь, алюминиевое оребрение |
|
Назначение |
Отопление кабины |
Отопление и вентиляция помещений |
Замечания для эксплуатации и закупки
- При заказе важно уточнять вариант исполнения (‑02), так как он может отличаться по конструктивным деталям от базового 017.10.73.000.
- Калорифер является узлом экипажной части, его замена производится при капитальном ремонте тепловоза.
- Рабочие параметры (температура теплоносителя до +180 °C, давление до 1,2 МПа) соответствуют стандартным требованиям для калориферов железнодорожного применения.
