Лента скоростемерная СЛ-2М (3СЛ-2М)
Лента скоростемерная СЛ-2М (3СЛ-2М)

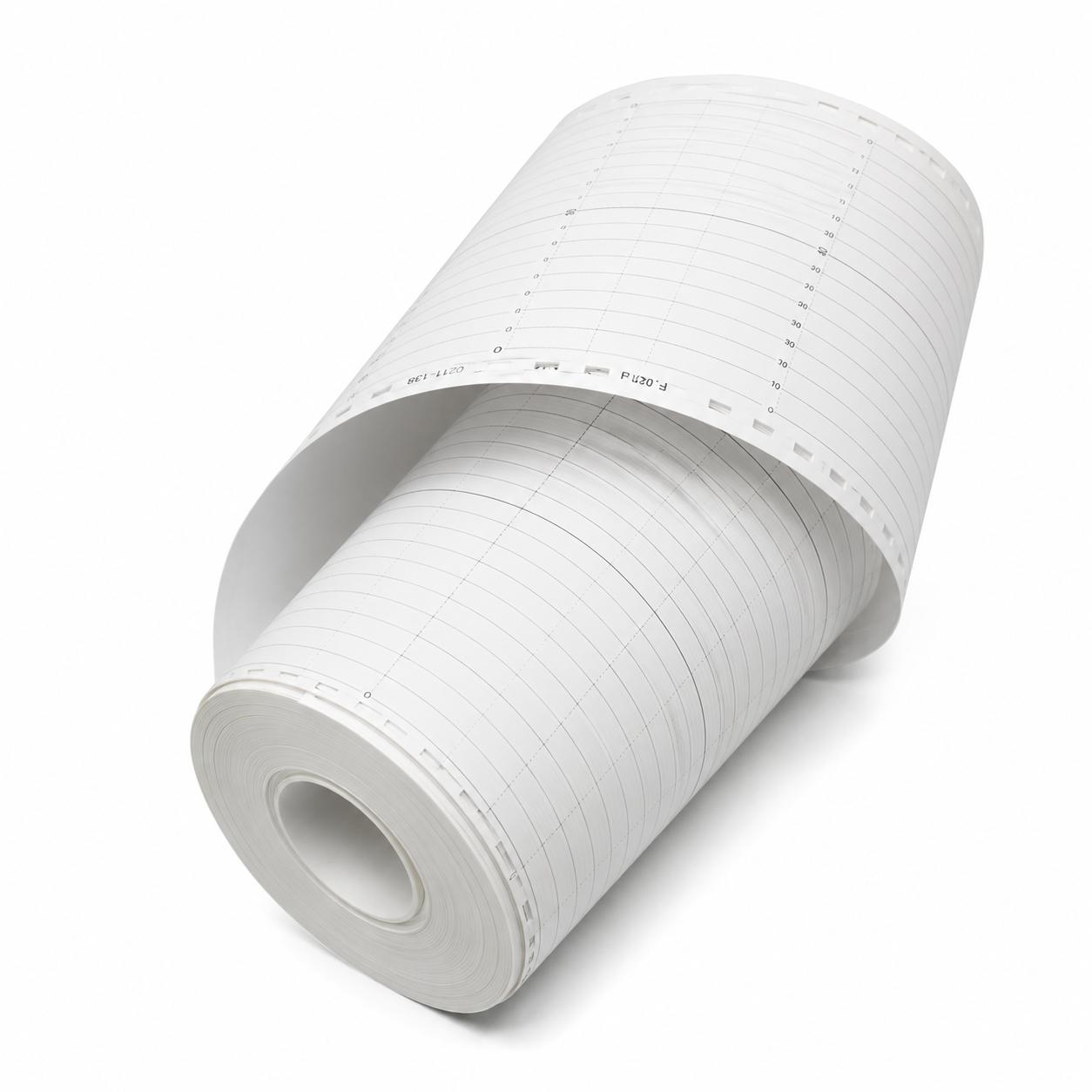

Лента скоростемерная СЛ-2М (Р-376, АЛГ8.842.001, ЛС-3) — это специальная бумажная диаграммная лента с бариевым покрытием, предназначенная для записи параметров движения поезда в локомотивных скоростемерах типа СЛ-2М и 3СЛ-2М. Лента используется для регистрации скорости, времени и пробега локомотива латунным самописцем.
Назначение ленты скоростемера СЛ-2М
Лента предназначена для регистрации и документирования следующих параметров движения поезда:
- Скорость движения локомотива — от 0 до 150 км/ч (в некоторых модификациях до 220 км/ч)
- Время в часах и минутах — суточное время от 0 до 24 часов и минуты от 0 до 30
- Пробег локомотива — количество пройденных километров за рейс, смену, сутки и суммарно до 100 тыс. км
- Показания ЭПК и АЛСН — дополнительная регистрация параметров систем управления
Лента является официальным документом, фиксирующим режим работы поезда и соблюдение машинистом графика движения и правил безопасности.
Применяемость ленты скоростемера СЛ-2М
Устанавливается на локомотивах:
|
Тип локомотива |
Применение |
|
Тепловозы |
ТСЛ-2М, 3СЛ-2М |
|
Электровозы |
серии ВЛ (ВЛ8, ВЛ10, ВЛ11, ВЛ80 и др.) |
|
Моторвагонный подвижной состав |
электропоезда, дизель-поезда |
|
Современные системы |
совместима с КЛУБ-У, КЛУБ-П, САУТ |
Скоростемеры взаимозаменяемы по сериям локомотивов и по пределам измерения скорости (150 и 220 км/ч).
Технические характеристики
|
Параметр |
Значение |
|
Реестровый номер |
№ 376 ammon+1 |
|
Обозначение |
Р-376, АЛГ8.842.001, ЛС-3 ammon+1 |
|
Ширина ленты |
79,5 мм ammon+1 |
|
Длина ленты в рулоне |
20 м ammon+1 |
|
Внутренний диаметр втулки |
25 мм ammon+1 |
|
Размер рулона |
79,5×20×25 мм (длина×ширина÷внутр. диаметр) ammon+1 |
|
Масса рулона |
0,1 кг |
|
Площадь в 1 рулоне |
1,59 м² |
|
Цвет диаграммы |
Розовый |
|
Шифр диаграммы |
51-1-427 |
|
Предел измерений |
0–150 км/ч (скорость); 0–24 ч (часы); 0–30 мин (минуты) ntpk+1 |
|
Основа |
Бумага с бариевым покрытием |
|
Намотка |
Сеткой наружу рулона |
|
Точность измерения скорости |
±2 км/ч |
Структура диаграммной ленты
Лента разделена на две основные зоны регистрации:
|
Поле ленты |
Ширина |
Регистрация |
|
Верхнее поле |
30 мм |
Время: часы (0–24) и минуты (0–30) |
|
Нижнее поле |
40 мм |
Скорость: от 0 до 150 (или 220) км/ч |
Горизонтальные линии на нижнем поле соответствуют шкале скорости движения локомотива.
Особенности применения ленты скоростемера СЛ-2М
Для машинистов:
Позволяет контролировать скорость и не допускать её превышения при соблюдении графика движения, а также при маневровых передвижениях
Для аварийных ситуаций:
Скоростемерная лента является доказательным документом при расследовании происшествий — по записи можно восстановить режим движения поезда
Для технической диагностики:
Записанные данные используются для анализа режима работы локомотива и обслуживания техники
Инструкция по замене ленты скоростемера СЛ-2М
Для заправки скоростемерной ленты необходимо:
- Освободить скобу замка
- Откинуть кожух и планку
- Надеть ленту на ведомую катушку (с правой стороны)
- Закрепить и зафиксировать
Лента скоростемерная СЛ-2М является важным расходным материалом для железнодорожного транспорта, обеспечивающим безопасность движения и документирование параметров поезда.
Купить ленту скоростемера СЛ-2М можно по безналичному расчету.
