Писец скоростемера в сборе 12СБ7

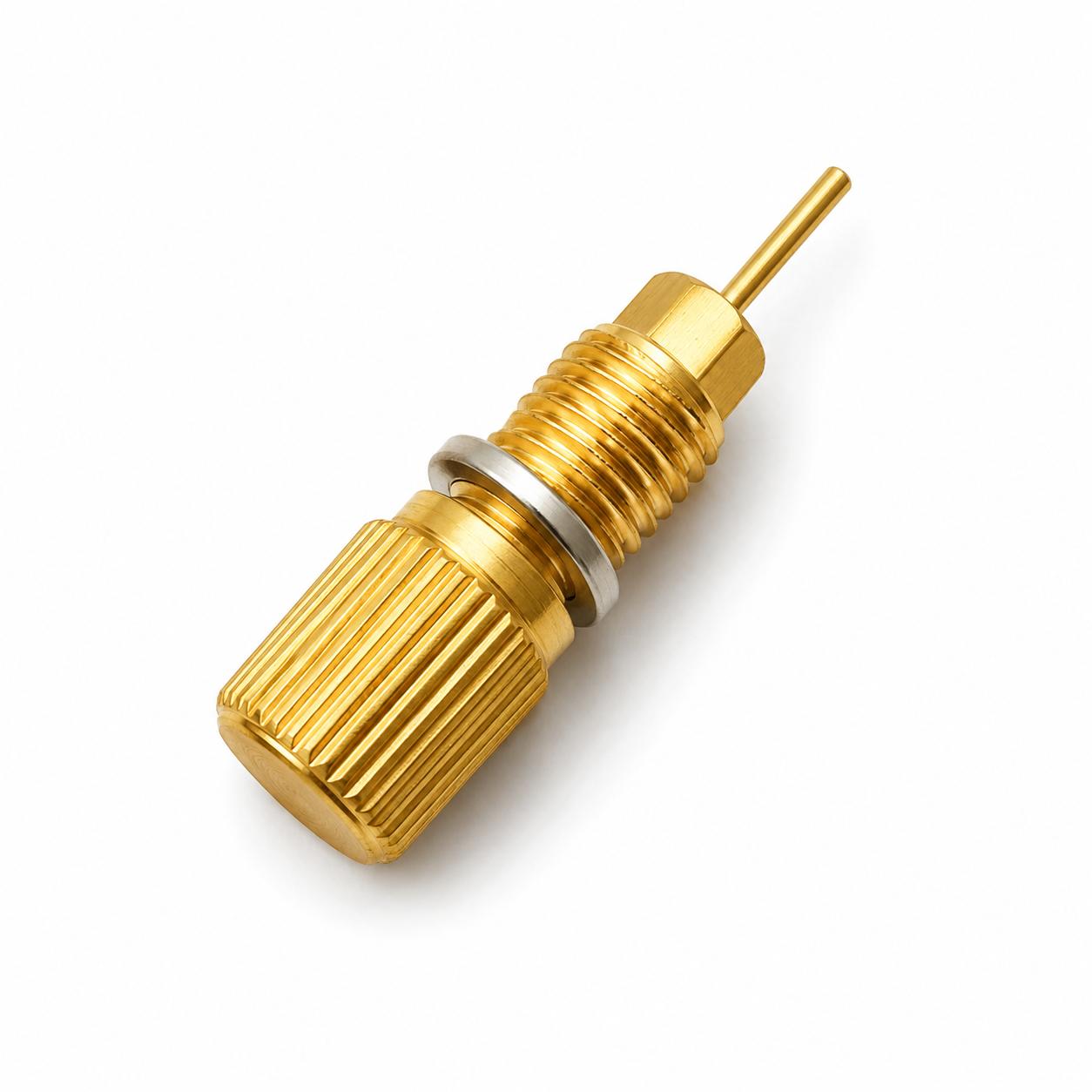

Писец скоростемера в сборе 12СБ7 (АЛГ600054000001, АЛГ.600054000001) — это латунный самописец (карандаш) в сборе, предназначенный для нанесения записей на скоростемерную ленту в механических локомотивных скоростемерах 3СЛ-2М.
Писец является важным рабочим органом регистрирующего механизма скоростемера — именно он оставляет след на диаграммной ленте, фиксируя скорость, время и пробег поезда.
Назначение писца скоростемера в сборе 12СБ7
Писец предназначен для:
- Записи на скоростемерную ленту — нанесение информации о скорости движения поезда на бумажную диаграмму с бариевым покрытием
- Регистрации параметров движения — фиксация скорости (0–150 км/ч), времени (0–24 ч) и пробега поезда
- Работы в паре с диаграммной лентой СЛ-2М (Р-376) — оставляет четкий, видимый след на розовой ленте.
- Важно: писец — это расходный материал, требующей периодической замены при износе или поломке.
Применяемость писца скоростемера в сборе 12СБ7
|
Локомотивный скоростемер |
Модификация локомотивов |
|
3СЛ-2М |
Механический локомотивный скоростемер |
|
СЛ-2М |
Предшественник модели 3СЛ-2М |
Устанавливается на локомотивах:
- Тепловозы (ТЭМ, ТЭП, 2ТЭ10 и др.)
- Электровозы (ВЛ8, ВЛ10, ВЛ11, ВЛ80, ВЛ85 и др.)
- Паровозы (исторические и резервные)
- Моторвагонный подвижной состав — электропоезда, дизель-поезда
- Пассажирские и грузовые вагоны (нетяговый состав)
- Специальный подвижной состав — путевые машины, краны
Технические характеристики писца скоростемера в сборе 12СБ7
|
Параметр |
Значение |
|
Обозначение по ГОСТ/ТУ |
12СБ7, АЛГ600054000001, АЛГ.600054000001 |
|
Тип изделия |
Писец-карандаш в сборе (латунный) |
|
Материал |
Латунь |
|
Применение в скоростемере |
Механический скоростемер 3СЛ-2М |
|
Совместимость с лентой |
Лента СЛ-2М (Р-376, АЛГ8.842.001, ЛС-3, розовая) |
|
Принцип действия |
Механический контакт с диаграммной лентой под давлением |
|
Класс точности записи |
Обеспечивает зарегистрированную точность скорости ±2 км/ч |
|
Габариты |
Компактный, помешается в держатель регистрирующего механизма |
Комплектующие для скоростемера 3СЛ-2М
Вместе с писцом часто закупают другие запчасти для скоростемера:
|
Наименование |
Обозначение |
Количество в заказе |
|
Анкерная вилка |
14СБ36 |
2000 шт. |
|
Барабан заводной часов |
14СБ14 |
16 шт. |
|
Баланс в сборе |
14СБ32 |
230 шт. |
|
Ось с балансом |
14СБ33 |
65 шт. |
|
Валик лентопротяжный |
13СБ1 |
42 шт. |
|
Валик шлицевой с сегментами |
14СБ42 |
40 шт. |
|
Вал приводной |
11-350 |
50 шт. |
|
Катушка ведущая |
13СБ3 |
10 шт. |
|
Катушка ведомая |
13СБ4 |
15 шт. |
|
Стрелка скорости |
12СБ13 |
200 шт. |
|
Писец в сборе |
12СБ7 |
по запросу |
Важные детали при замене писца скоростемера в сборе 12СБ7
- Проверяйте износ пишущего кончика — при износе запись становится нечеткой, плохо читаемой
- Убедитесь в правильности установки — писец должен ехать строго перпендикулярно движению ленты
- Используйте оригинальную ленту СЛ-2М — некачественная лента ухудшает качество записи
- Проверяйте давление пишущего органа — слабое давление не оставляет след, сильное рвет ленту
- Фиксируйте появление ленты — при замене ленты писец должен начинаться с начала
- Проверяйте весь регистрирующий механизм — изношенные ролики, валы и шестерни могут нарушить запись
Значение для безопасности движения писца скоростемера в сборе 12СБ7
Писец скоростемера — критически важный элемент системы безопасности:
Документирование скорости — без записи на ленте невозможно установить, соблюдал ли машинист скоростной режим
Расследование происшествий — при аварии по записям можно восстановить режим движения, давление в тормозах, режим торможения
Контроль режима работы — позволяет предприятию отслеживать мастерство машинистов, соблюдение графика движения
Техническая диагностика — по характеру записи можно судить о состоянии локомотива
Писец обеспечивает точность и надежность регистрации всех параметров движения поезда, что делает его незаменимым элементом локомотивного скоростемера.
Писец скоростемера в сборе 12СБ7 (АЛГ600054000001) — это латунный самописец для механических локомотивных скоростемеров 3СЛ-2М, обеспечивающий качественную запись скорости, времени и пробега поезда на диаграммную ленту СЛ-2М. Изделие широко применяется на ж/д транспорте в России, Беларуси и Украине, является расходным материалом, требующим периодической замены при износе.
Купить писец скоростемера в сборе 12СБ7 можно по безналичному расчету.
