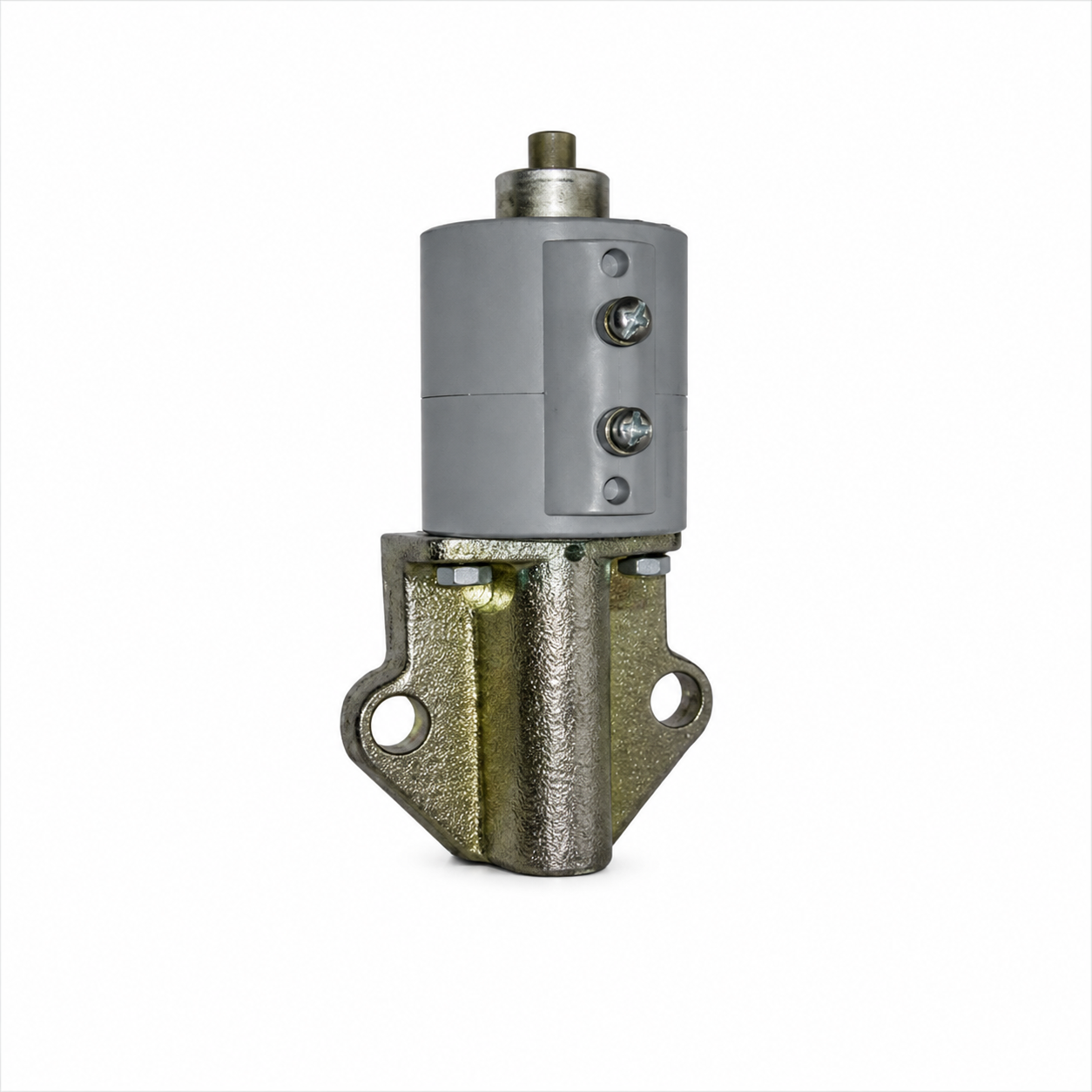

Электропневматические вентили ВВ 1100, ВВ 1415 и ВВ 1315
Электропневматические вентили ВВ‑1100, ВВ‑1415 и ВВ‑1315 применяются для дистанционного управления пневмоприводами локомотивов и промышленного оборудования. Они отличаются номинальным напряжением, давлением воздуха, пропускным сечением и массой, но все предназначены для работы в тормозных и управляющих системах железнодорожного и транспортного подвижного состава
Характеристики и применяемость электропневматических вентелей ВВ‑1100, ВВ‑1415 и ВВ‑1315
ВВ‑1100
- Назначение: дистанционное управление пневмоприводами локомотивов.
- Основные параметры:
- Номинальное давление: 0,63 МПа
- Рабочий диапазон: 0,4–1,0 МПа
- Потребляемая мощность: ≤18 Вт
- Пропускное сечение: впуск 10 мм², выпуск 10 мм²
- Масса: ≤0,8 кг
- Принцип действия: нормально закрытый (НЗ)
- Особенности конструкции: алюминиевый корпус, износостойкие уплотнители, встроенный фильтр, кнопка ручного включения.
- Применение: управление тормозными и вспомогательными системами локомотивов.
ВВ‑1415
- Назначение: дистанционное управление сжатым воздухом в пневмосистемах, включая тормозные системы железнодорожного, городского и автомобильного транспорта.
- Основные параметры:
- Номинальное напряжение: 12, 24, 50, 75, 110, 220 В
- Давление воздуха: до 1,0 МПа
- Пропускное сечение: впуск 10 мм², выпуск 16 мм²
- Потребляемая мощность: ≤20 Вт
- Масса: ~1,2–1,3 кг
- Применение: тормозные системы тепловозов, электропоездов, городского транспорта.
ВВ‑1315
- Назначение: аналогично ВВ‑1415 — дистанционное управление пневмоприводами тепловозов и промышленных установок.
- Основные параметры:
- Номинальное напряжение: 12–220 В
- Давление воздуха: 0,63 МПа
- Пропускное сечение: впуск 10 мм², выпуск 16 мм²
- Потребляемая мощность: ~13–15 Вт
- Масса: ~1,18–1,21 кг
- Применение: тормозные и управляющие системы железнодорожного подвижного состава.
Сравнительная таблица электропневматических вентилей ВВ‑1100, ВВ‑1415 и ВВ‑1315
|
Параметр |
ВВ‑1100 |
ВВ‑1315 |
ВВ‑1415 |
|
Давление, МПа |
0,63 |
0,63 |
1,0 |
|
Диапазон давлений, МПа |
0,4–1,0 |
0,63 |
1,0 |
|
Напряжение, В |
110 (др. варианты) |
12–220 |
12–220 |
|
Пропускное сечение, мм² |
10/10 |
10/16 |
10/16 |
|
Мощность, Вт |
≤18 |
13–15 |
≤20 |
|
Масса, кг |
≤0,8 |
~1,18–1,21 |
~1,2–1,3 |
|
Применение |
Локомотивы |
Тепловозы, пром. установки |
Ж/д, авто, городской транспорт |
Важные замечания
- Выбор вентиля зависит от требуемого давления и напряжения питания.
- ВВ‑1100 — более компактный и лёгкий, подходит для локомотивов.
- ВВ‑1315 и ВВ‑1415 — рассчитаны на более широкий диапазон напряжений и применяются в тормозных системах железнодорожного и городского транспорта.
- Все модели имеют климатические исполнения (У2, У3, УХЛ, Т3) для работы в разных условиях.
