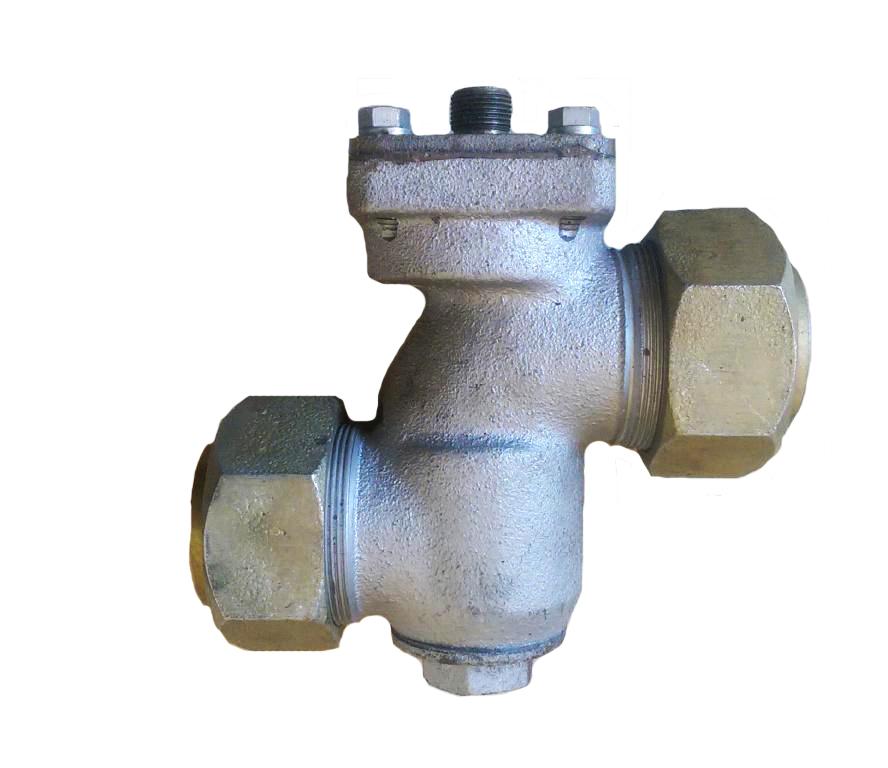

Клапан холостого хода 1/2" 527Б применяется в системах воздушных компрессоров тепловозов (ТГМ4, ТГМ6, ТЭМ, ЧМЭ и др.). Его основная функция — автоматическое регулирование работы компрессора: при достижении давления в главных резервуарах он переводит компрессор в режим холостого хода, сообщая цилиндры высокого давления с атмосферой.

Характеристика

• Наименование: Клапан холостого хода
• Обозначение: 527Б (условный №)
• Присоединительный размер: 1/2"
• Масса: около 5,7 кг
• Категория: Тормозное оборудование / система компрессоров тепловозов
• Назначение:
• Автоматическое регулирование производительности воздушных компрессоров
• Перевод компрессора в режим холостого хода при достижении давления в питательной магистрали
• Защита от перегрузки и противодавления при запуске

Применяемость

Клапан 527Б используется на компрессорах различных тепловозов:

• ВП 3‑4/9 – ранние выпуски ТГМ4
• ПК‑35 – ТГМ4, ТГМ23
• ПК‑1,75 – ТГМ1
• ПК‑3,5 – ТГ16
• ПК‑5,25 – ТЭП‑70, ТЭМ‑7
• Также применяется на тяговых агрегатах ТГМ6

Сравнительная таблица

Замечания для эксплуатации и закупки

• Регулировка давления: клапан работает совместно с регулятором давления (3РД), настроенным на 9 ± 0,2 кгс/см².
• Обслуживание: каждые 150–200 часов работы рекомендуется промывать поршень клапана.
• Совместимость: при заказе важно уточнять тип компрессора и модель тепловоза.

Клеммник в сборе ТГМ4.70.10.054

Клеммник в сборе ТГМ4.70.10.054 относится к электрооборудованию тепловоза ТГМ4Б, входит в состав экипажной части и служит для подключения и распределения электрических цепей. Применяется на тепловозах серии ТГМ4Б и их модификациях.

Характеристика

• Наименование: Клеммник в сборе
• Обозначение: ТГМ4.70.10.054
• Категория: Экипажная часть / электротехническое оборудование
• Назначение:
• Обеспечивает соединение кабельных линий
• Упрощает монтаж и обслуживание электрических цепей
• Защищает контакты от механических повреждений
• Конструкция:
• Панель с набором клеммных зажимов
• Изоляционная основа
• Металлические контактные элементы
• Количество на сборку: 1 шт. на тепловоз

Применяемость

• Тепловоз ТГМ4Б – основная модель, где используется данный клеммник
• Возможна унификация с другими модификациями серии ТГМ4 (например, ТГМ4А, ТГМ4В), но базовое применение – именно ТГМ4Б

Сравнительная таблица

Замечания для эксплуатации и закупки

• При заказе важно уточнять исполнение и совместимость с конкретной модификацией тепловоза.
• Клеммник является узлом электрической системы, его замена производится при капитальном ремонте или модернизации.
• В каталоге ТГМ4Б он обозначен как часть панели (ТГМ4.70.10.215).
