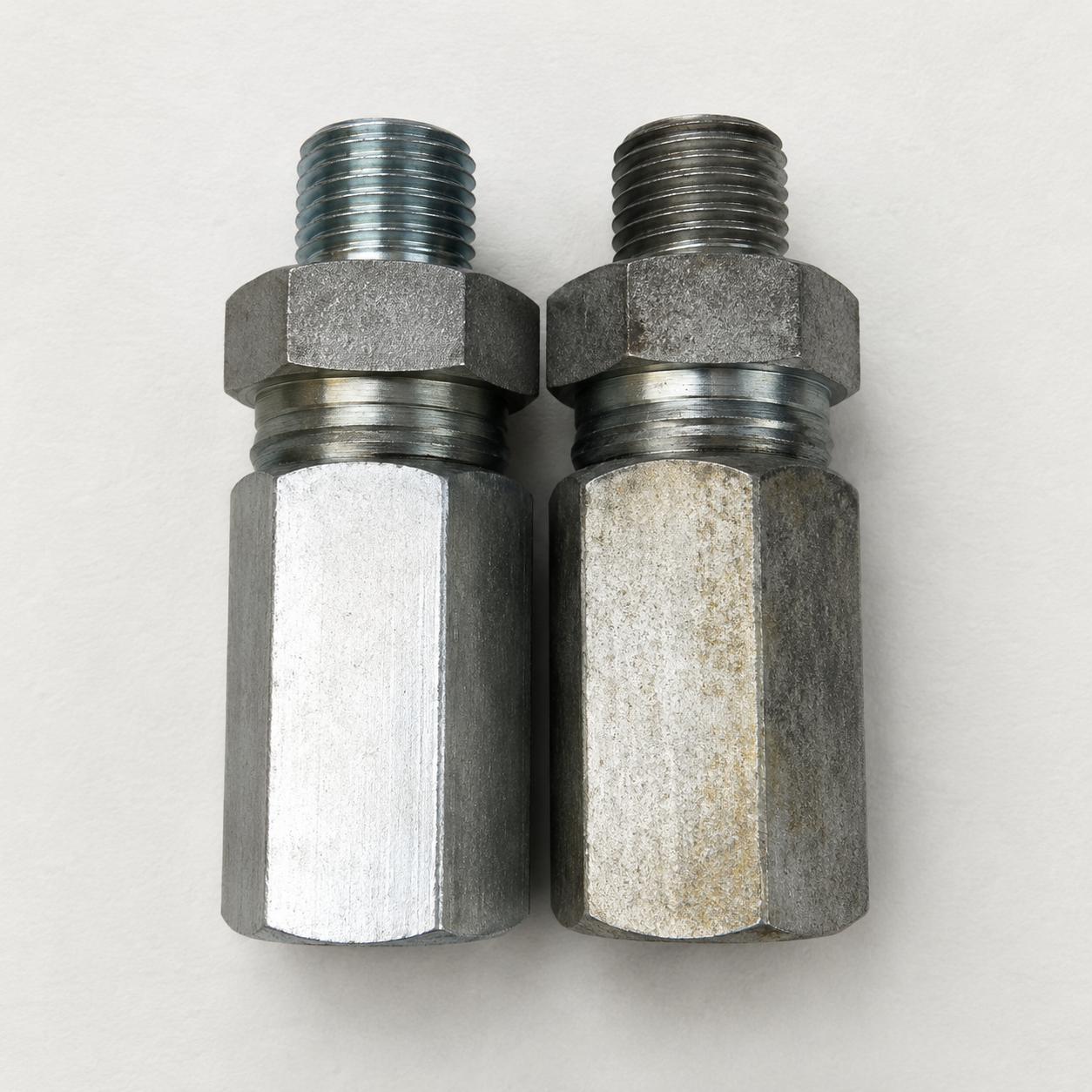

Ниппель 4371 и штуцер 4370
Ниппель 4371 и штуцер 4370 — это элементы безрезьбовых соединений тормозных пневмосистем грузовых вагонов.
Ниппель 4371 и штуцер 4370 обеспечивают герметичное соединение трубопроводов без нарезки резьбы, что упрощает монтаж и повышает надёжность эксплуатации.
Ниппель 4371
- Назначение: соединитель подводящей трубы с концевым краном, авторежимом, запасным резервуаром или тормозным цилиндром без нарезания резьбы.
- Основные характеристики:
- Наружный диаметр присоединяемых труб: 27 ± 0,3 мм
- Присоединительная резьба: G ¾-B (ГОСТ 6357-81)
- Рабочее давление: до 1,0 МПа (10 кгс/см²)
- Испытательное давление: 1,3 МПа, пробное — 1,6 МПа
- Температурный диапазон: –60…+60 °C, кратковременно до +120 °C
- Момент затяжки накидной гайки: 150 ± 15 Н·м
- Габариты: 74 × 53 мм, масса ≤ 0,9 кг
- Материалы: корпус — сталь 35, обжимные элементы — сталь 65Г, уплотнения — резина ИРП‑1347, покрытие — цинк.
- Особенности: исключает нарезку резьбы на трубах, сокращает время монтажа на 40–50 %, допускает многократное использование.
Штуцер 4370
- Назначение: соединение подводящих труб с рабочей камерой № 295 воздухораспределителя грузового вагона без нарезания резьбы.
- Основные характеристики:
- Наружный диаметр присоединяемых труб: 27 ± 0,3 мм
- Условный проход: DN 20
- Присоединительная резьба: G ¾-B
- Рабочее давление: до 1,0 МПа (10 кгс/см²)
- Температурный диапазон: –60…+60 °C, кратковременно до +120 °C
- Момент затяжки накидной гайки: 150 ± 15 Н·м
- Габариты: 109 × 53 мм, масса ≤ 1,1 кг
- Материалы: сталь, климатическое исполнение УХЛ1 по ГОСТ 15150‑69.
- Особенности: применяется именно для соединения труб с рабочей камерой воздухораспределителя, в отличие от ниппеля, который универсальнее.
Сравнительная таблица
|
Параметр |
Ниппель 4371 |
Штуцер 4370 |
|
Назначение |
Соединение труб с концевым краном, авторежимом, ТЦ, резервуаром |
Соединение труб с камерой № 295 ВР |
|
Диаметр труб |
27 ± 0,3 мм |
27 ± 0,3 мм |
|
Условный проход |
20 мм |
20 мм |
|
Рабочее давление |
1,0 МПа |
1,0 МПа |
|
Температурный диапазон |
–60…+60 °C |
–60…+60 °C |
|
Габариты |
74 × 53 мм |
109 × 53 мм |
|
Масса |
≤ 0,9 кг |
≤ 1,1 кг |
|
Применение |
Универсальное соединение в тормозной системе |
Камера № 295 воздухораспределителя |
Важные моменты
- Оба изделия относятся к безрезьбовым соединениям, что снижает трудоёмкость монтажа и повышает герметичность.
- Ниппель 4371 более универсален, используется для разных узлов тормозной системы.
- Штуцер 4370 специализирован для соединения труб с рабочей камерой воздухораспределителя.
- Оба имеют гарантийный срок эксплуатации до 6 лет, срок службы — до 20 лет.
Купить ниппель 4371 и штуцер 4370 можно по безналичному расчету.
