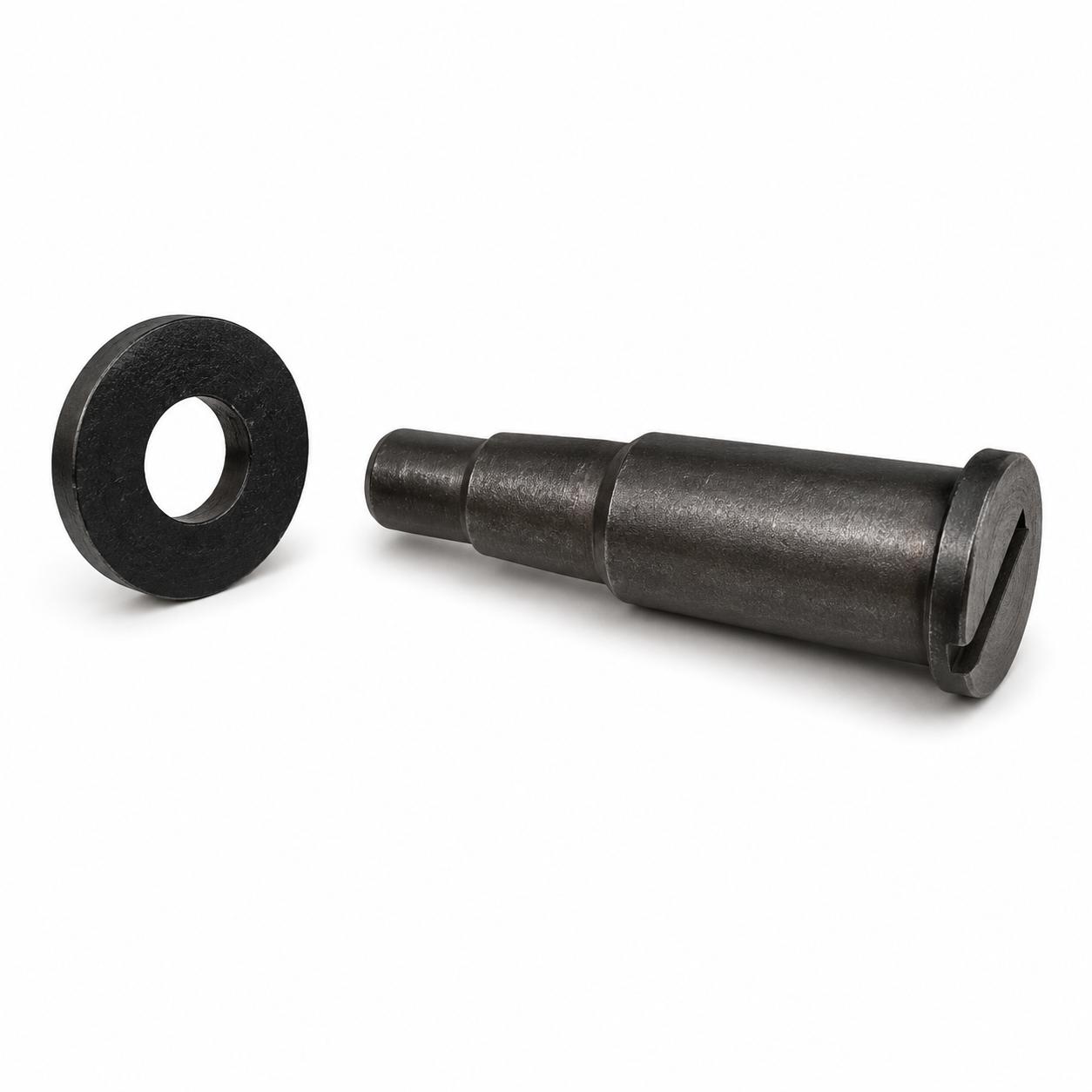

Палец муфты компрессора ПКС/ПКСД

Палец муфты компрессора ПКС/ПКСД (каталожный номер 33.04.00.03‑005) — это элемент эластичной соединительной муфты, который обеспечивает передачу крутящего момента между полумуфтами компрессора и двигателя. Он работает в паре с втулкой и резиновыми кольцами, создавая упругое соединение, снижающее вибрации и ударные нагрузки.

Основные характеристики

• Каталожный номер: 33.04.00.03‑005
• Тип детали: палец соединительной муфты
• Масса: около 0,28 кг
• Материал: конструкционная сталь, закалённая для повышения износостойкости.
• Комплектность: входит в сборку полумуфты компрессора (33.04.01.00‑017сб).
• Состав узла:
• Палец муфты (33.04.00.03‑005)
• Втулка (33.04.00.05‑009)
• Кольца резиновые К‑4
• Гайка М16×1,5
• Шайба пружинная

Принцип работы

• Палец устанавливается в отверстие полумуфты и фиксируется втулкой и резиновыми кольцами.
• При вращении двигателя крутящий момент передаётся через пальцы на вторую полумуфту компрессора.
• Резиновые кольца обеспечивают упругость соединения, компенсируют перекосы и снижают вибрацию.
• Такое решение повышает долговечность компрессора и снижает нагрузку на вал.

Применяемость

• Компрессоры серии ПК, ПКС, ПКСД производства АО «Полтавский турбомеханический завод» (ПТМЗ).
• Модели:
• ПК‑5,25А; ПКС‑5,25; ПКСД‑5,25; ЕПКУ‑5,25/7
• ПК‑1,75; ПКС‑1,75; ПКСД‑1,75; ЕПКУ‑1,7/10
• ПК‑3,5; ПКС‑3,5А; ПКСД‑3,5; ЕПКУ‑3,5/7
• Используется как на дизельных компрессорных станциях, так и на электрических.

Сравнительная таблица

 Важные моменты

• Износ пальцев — одна из типичных причин выхода из строя муфты; рекомендуется регулярная проверка состояния.
• Замена производится комплектно с втулкой и резиновыми кольцами для сохранения упругости соединения.
• Оригинальные детали ПТМЗ имеют маркировку и сертификат, что важно для надёжности и безопасности эксплуатации.
