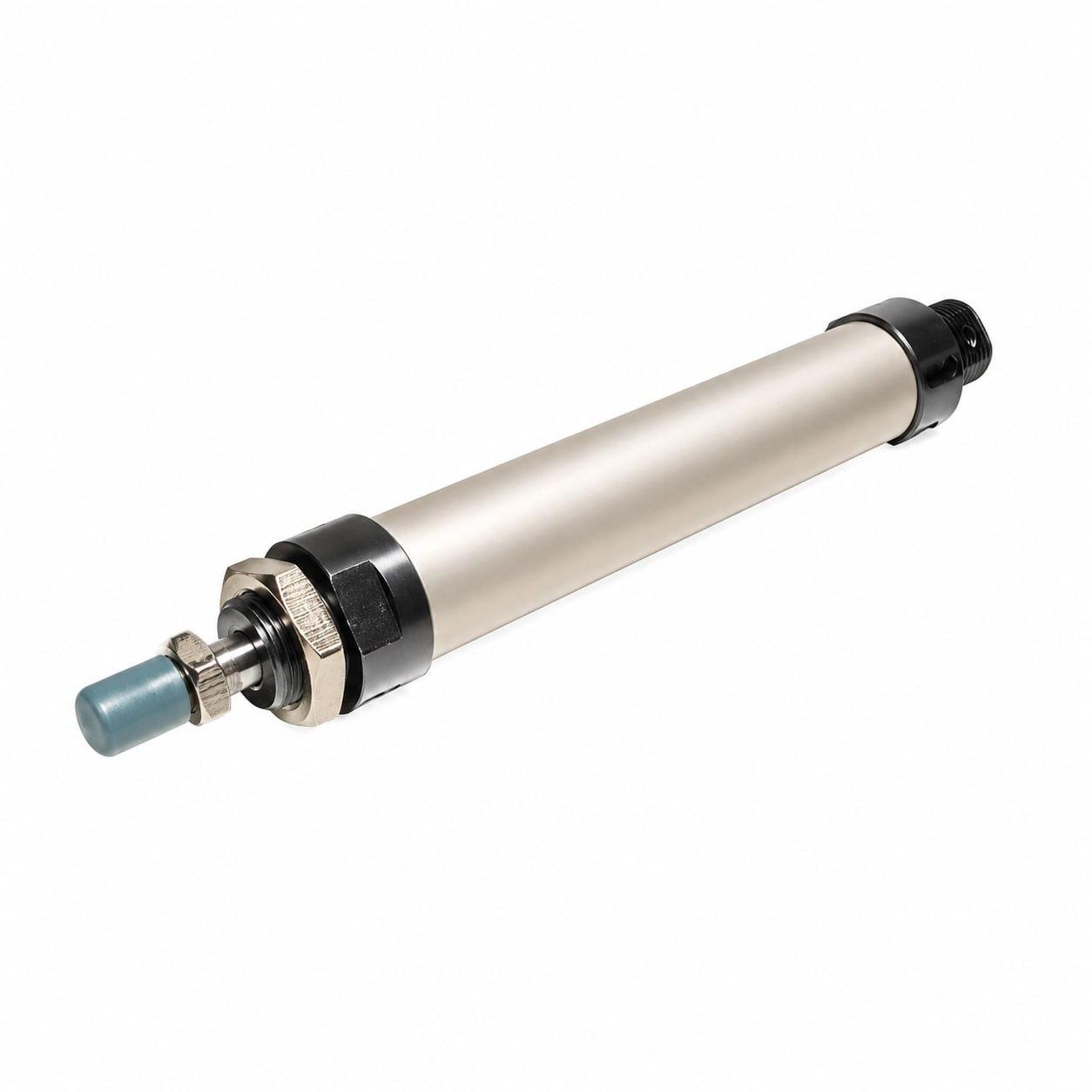

Пневмоцилиндры
Пневмоцилиндры тепловоза используются для управления тормозами, пескоподачей, очисткой стекол и другими вспомогательными механизмами. Их маркировка зависит от типа, диаметра и хода штока, а характеристики включают рабочее давление, усилие и конструктивные особенности.
Вот подробная информация по теме:
Маркировка пневмоцилиндров
Маркировка обычно включает:
- Тип: ПЦ (пневмоцилиндр), ПЦТ (тормозной), ПЦП (пескоподачи), ПЦО (очистки стекол).
- Диаметр цилиндра: например, ПЦ-100 — диаметр 100 мм.
- Ход штока: например, ПЦ-100×200 — ход 200 мм.
- Крепление: фланцевое, проушинное, шарнирное.
- Исполнение: одностороннего или двустороннего действия.
Назначение
- Тормозная система: приведение в действие тормозных колодок.
- Пескоподача: подача песка на рельсы для увеличения сцепления.
- Очистка стекол: управление щетками и форсунками.
- Управление заслонками, клапанами, переключателями: в системах охлаждения, вентиляции, смазки.
Характеристики
|
Параметр |
Значение (пример) |
|
Диаметр цилиндра |
80–125 мм |
|
Ход штока |
100–300 мм |
|
Рабочее давление |
0,6–0,8 МПа |
|
Усилие на штоке |
до 6–10 кН |
|
Температурный диапазон |
–40…+70 °C |
|
Тип действия |
Одностороннее / двустороннее |
|
Материал корпуса |
Сталь, алюминий |
|
Уплотнения |
Резиновые / полиуретановые |
Особенности эксплуатации
- Надежность: рассчитаны на многократные циклы включения.
- Устойчивость к загрязнению: снабжены пылезащитными манжетами.
- Простота замены: унифицированные размеры и крепления.
- Совместимость с ГОСТ и ТУ: применяются стандартные элементы.
Заказать и купить пневмоцилиндры тепловозов можно у нас по телефонам, в разделе контакты.
