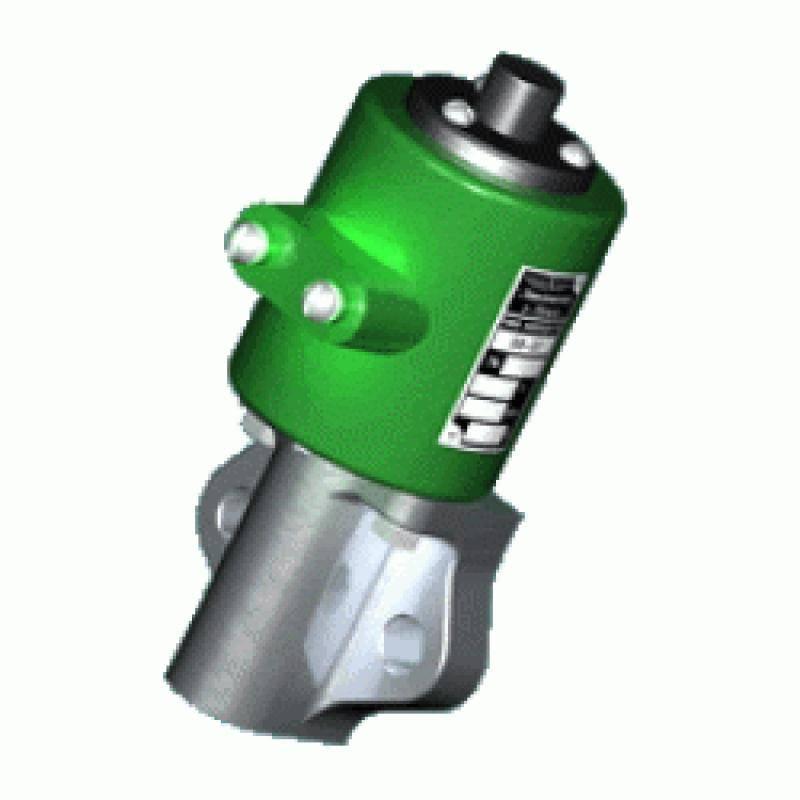

Пневмовентиль ВВ-32

Пневмовентиль ВВ‑32 — это электропневматический вентиль, применяемый на тепловозах и промышленном оборудовании для дистанционного управления пневмоприводами. Он работает на постоянном токе (12–220 В), обеспечивает впуск и выпуск воздуха в цилиндры приводов и используется в системах охлаждения, сигнализации, автосцепки и песочниц.

Основные характеристики пневмовентиля ВВ‑32

• Тип: электропневматический вентиль (включающий, нормально закрытый).
• Напряжение питания катушки: 12, 24, 50, 75, 110, 220 В DC.
• Степень защиты: IP54 (исполнение У3).
• Привод: электромагнитный, с прямоходным якорем.
• Пропускное сечение: ~10–16 мм² (в зависимости от исполнения).
• Ход клапанов: 1 мм.
• Зазор якоря: притянутый — 0,8 мм; отпущенный — 1,8 мм.
• Масса: около 1,2 кг.
• Конструкция: корпус с клапанной системой, электромагнитный механизм (катушка, ярмо, якорь, сердечник), направляющая гильза, пружина, кнопка ручного включения.

Применяемость пневмовентиля ВВ‑32

• Железнодорожный транспорт (тепловозы):
• управление жалюзи охлаждающего устройства;
• включение вентилятора холодильника;
• управление звуковыми сигналами;
• управление автосцепкой;
• подача песка в песочницы.
• Промышленность: дистанционное управление пневмоприводами станков, экскаваторов, компрессоров.
• Энергетика: системы охлаждения дизелей и генераторов.

 Особенности эксплуатации пневмовентиля ВВ‑32

• При обесточенной катушке воздух перекрыт, а привод соединён с атмосферой.
• При подаче напряжения якорь втягивается, клапаны переключаются, и воздух поступает в привод.
• Есть кнопка ручного включения для проверки работы.
• В исполнении ВВ‑32Ш вывод катушки подключается через штепсельный разъём ШР20, в стандартном ВВ‑32 — через винтовое соединение.

Сравнение ВВ‑32 и ВВ‑32Ш

Важные замечания

• Вентиль рассчитан на работу в условиях вибрации и перепадов температур.
• Требует регулярной проверки герметичности и исправности катушки.
• При закупке важно уточнять исполнение (ВВ‑32 или ВВ‑32Ш) для совместимости с разъёмами.

 Купить пневмовентиль ВВ‑32 можно по безналичному расчету.
