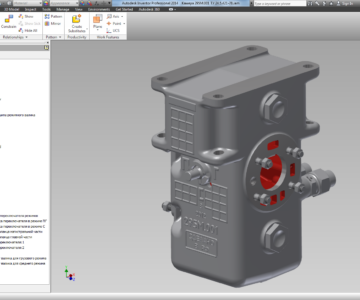

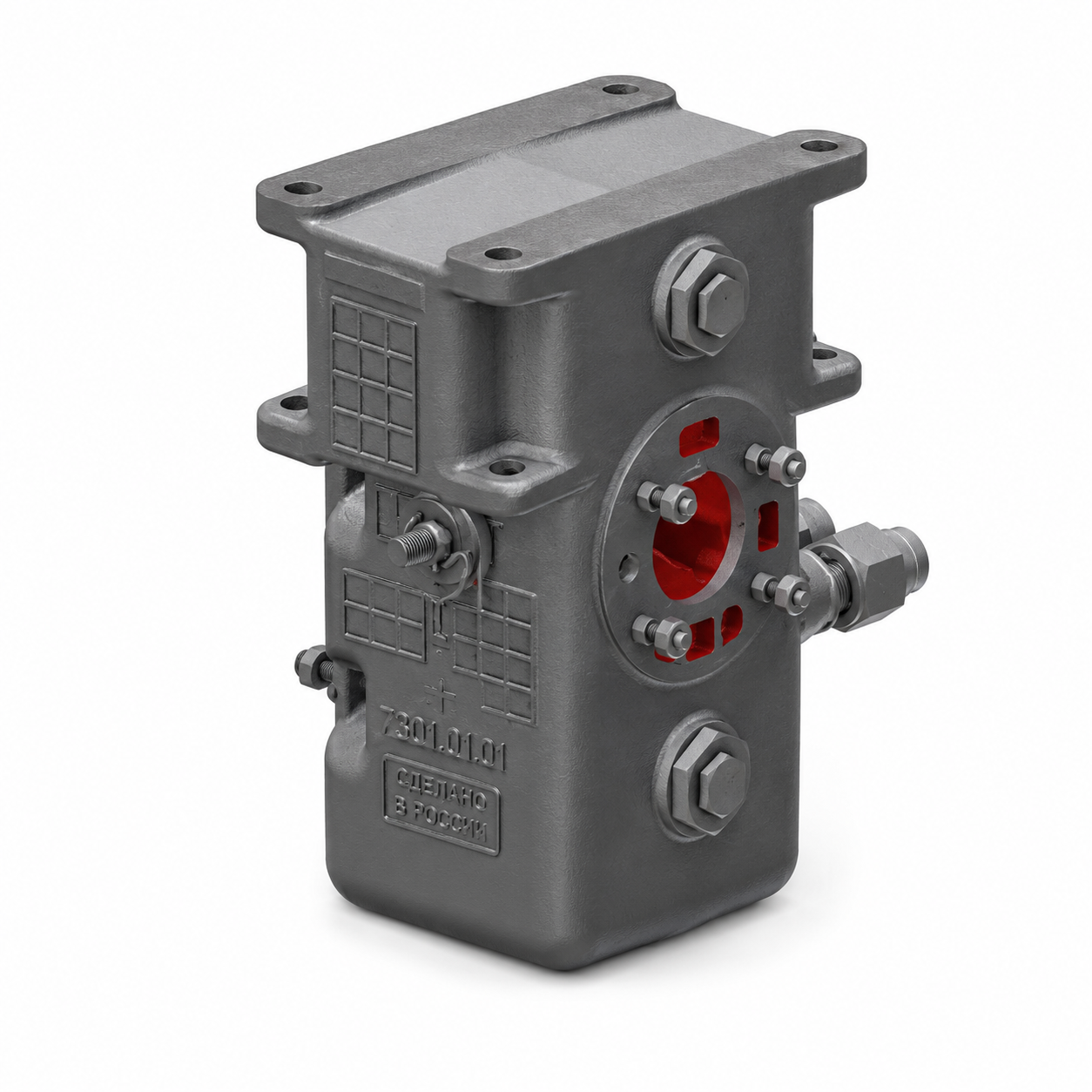

Рабочие камеры 295.000 и 295.001
Рабочие камеры 295.000 и 295.001 являются несъёмными частями воздухораспределителей тормозных систем грузовых вагонов (типа № 483), а камера 292 относится к пассажирскому воздухораспределителю № 292. Все они представляют собой двухкамерные резервуары, к которым крепятся главная и магистральная части воздухораспределителя, обеспечивая работу тормозной системы.
Основные сведения
Камера 295.000
- Назначение: базовая рабочая камера для воздухораспределителя № 483 (грузовой тип).
- Конструкция: двухкамерный резервуар, соединяется с магистралью, тормозным цилиндром и запасным резервуаром трубками ¾″.
- Крепление: подвешивается к раме вагона на 4 болтах.
- Особенность: используется как корпус‑основание для монтажа главной и магистральной частей ВР.
Камера 295.001
- Назначение: модифицированная рабочая камера для воздухораспределителя № 483.
- Конструкция: аналогична 295.000, но имеет доработки по ТУ 24.5.421‑78.
- Особенности:
- Валик грузового режимного переключателя («гружёный»/«порожний» режим).
- Возможность установки ручек переключателя на обе стороны рамы вагона.
- Совместимость с фильтрующими элементами и дополнительными узлами.
- Применение: грузовые вагоны, где требуется повышенная надёжность и унификация.
Камера 292
- Назначение: рабочая камера пассажирского воздухораспределителя № 292.
- Конструкция: двухкамерный резервуар, к которому крепятся главная и магистральная части ВР‑292.
- Особенности:
- Обеспечивает работу ускорителя экстренного торможения.
- Имеет режимы «К» (короткосоставный поезд) и «Д» (длинносоставный поезд).
- Совместима с пассажирскими вагонами и моторвагонным составом.
- Применение: пассажирские вагоны, электропоезда, локомотивы.
Сравнительная таблица
|
Камера |
Тип ВР |
Назначение |
Особенности конструкции |
Применение |
|
295.000 |
ВР‑483 (грузовой) |
Базовая рабочая |
Двухкамерный резервуар, крепление на 4 болтах |
Грузовые вагоны |
|
295.001 |
ВР‑483 (грузовой) |
Модифицированная |
Валик режимного переключателя, фильтры, унификация |
Грузовые вагоны |
|
292 |
ВР‑292 (пасс.) |
Пассажирская камера |
Режимы «К»/«Д», ускоритель ЭТ |
Пассажирские вагоны, МВПС |
Важные моменты
- 295.000 и 295.001 — применяются исключительно в грузовом парке, обеспечивая работу воздухораспределителя № 483.
- 295.001 более современная и унифицированная версия, удобная для обслуживания.
- 292 — пассажирский вариант, совместим с ЭВР‑305 и современными системами ЭПТ.
- Все камеры являются несъёмными частями воздухораспределителя, то есть поставляются в сборе и не эксплуатируются отдельно.
