Резервуары пневматической системы
Резервуары пневматической системы
резервуар 027.40.34.000, резервуар главный 340.40.31.000, резервуар 340.40.33.000, резервуар ТГМ4.40.01.064, резервуар главный 340.40.32.000
Сводная таблица резервуаров пневматической системы локомотивов
|
Обозначение |
Наименование / тип |
Применение |
Особенности конструкции |
|
027.40.34.000 |
Резервуар вспомогательный |
Пневмосистема тепловоза |
Сварной цилиндрический корпус, патрубки для подключения |
|
340.40.31.000 |
Резервуар главный |
Главный резервуар тормозной магистрали |
Обеспечивает запас сжатого воздуха для тормозов |
|
340.40.32.000 |
Резервуар главный |
Аналогичный, в составе магистрали |
Устанавливается парно, обеспечивает стабильное давление |
|
340.40.33.000 |
Резервуар |
Дополнительный резервуар |
Используется для вспомогательных цепей (сигналы, песочницы) |
|
ТГМ4.40.01.064 |
Резервуар |
Специальный резервуар тепловоза ТГМ4 |
Конструктивно адаптирован к тележке и раме ТГМ4 |
Общие характеристики

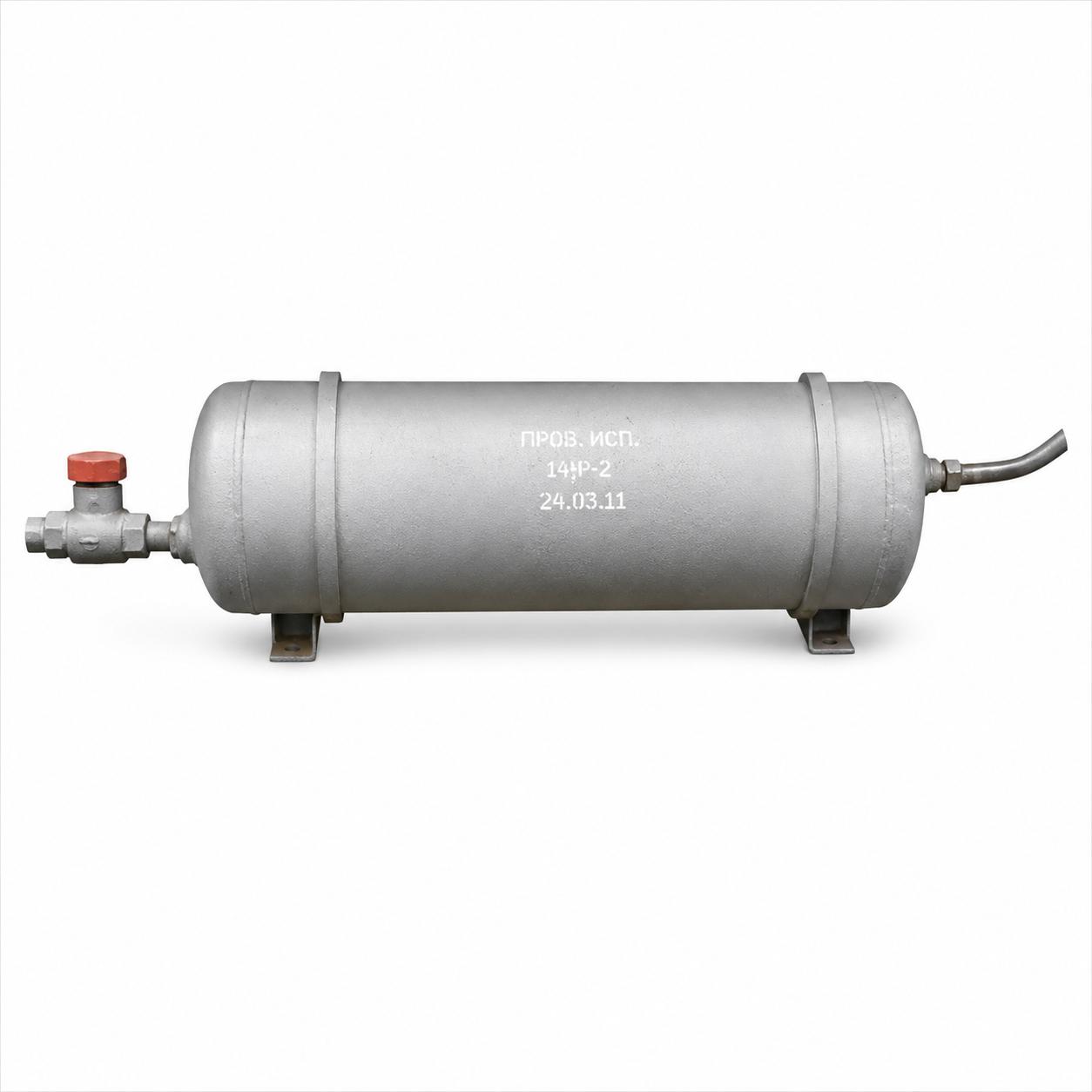

- Тип: сварные цилиндрические сосуды высокого давления.
- Материал: сталь конструкционная, с антикоррозионным покрытием.
- Рабочее давление: до 1,0 МПа (10 кгс/см²).
- Объём: от 100 до 500 л (в зависимости от назначения).
- Функция: накопление и хранение сжатого воздуха для тормозной системы и вспомогательных устройств тепловоза.
Применение
- Главные резервуары (340.40.31.000, 340.40.32.000): обеспечивают запас воздуха для тормозной магистрали.
- Вспомогательные резервуары (027.40.34.000, 340.40.33.000): питают цепи управления, песочницы, сигнальные устройства.
- Специальные резервуары (ТГМ4.40.01.064): применяются на маневровых тепловозах серии ТГМ4, адаптированы к их компоновке.
Резервуары — это элементы пневмосистемы тепловозов, различающиеся по объёму и назначению. Главные резервуары обеспечивают работу тормозов, вспомогательные — питание вспомогательных устройств, а специальные — адаптированы под конкретные серии тепловозов (например, ТГМ4).
Купить резервуары пневматической системы тепловоза можно по безналичному расчету.
