Медные уплотнительные шайбы и кольца: назначение, сферы применения и типоразмеры

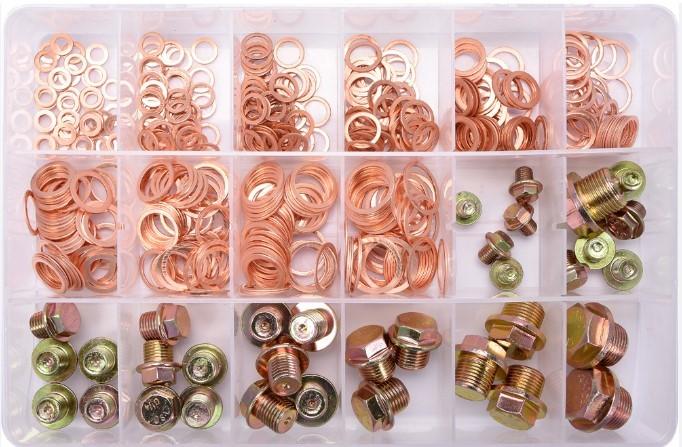

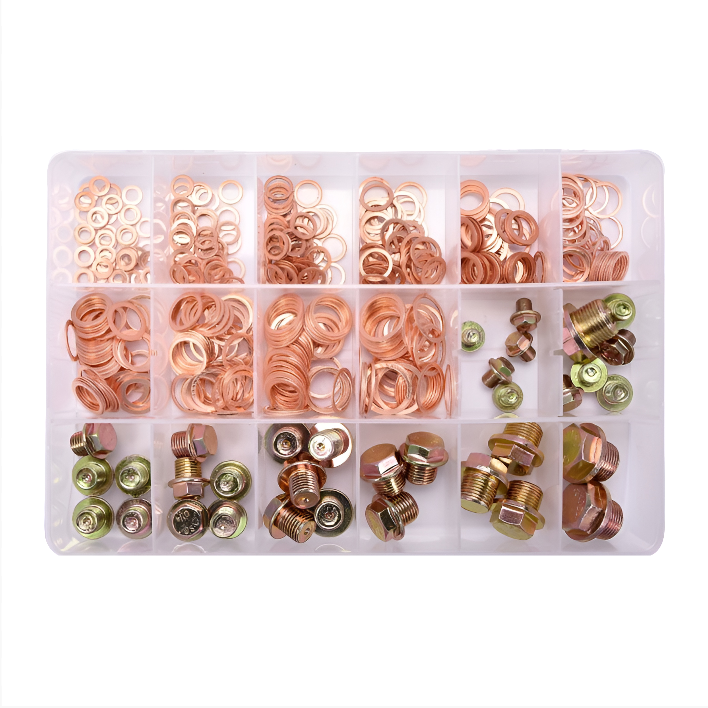

Медные шайбы и кольца — это крепёжные и уплотнительные элементы, которые применяются для обеспечения герметичности соединений, равномерного распределения нагрузки и предотвращения самопроизвольного ослабления крепежа. Изделия изготавливаются из меди — материала, отличающегося высокой пластичностью, хорошей электропроводностью и устойчивостью к коррозии.

 Сферы применения медных шайб и колец

Электротехника и энергетика

В этой сфере медные шайбы и кольца выполняют следующие функции:

• обеспечивают надёжный электрический контакт в местах соединения шин, проводов, клемм и контактных групп;
• снижают переходное сопротивление в электрических соединениях;
• предотвращают перегрев контактных соединений за счёт высокой теплопроводности меди;
• защищают от коррозии в условиях повышенной влажности;
• используются в высоковольтном оборудовании, трансформаторах, распределительных устройствах, генераторах и электродвигателях;
• применяются в системах заземления и молниезащиты.

Машиностроение и автомобильная промышленность

Здесь изделия используются для:

• герметизации соединений в двигателях внутреннего сгорания (под болты ГБЦ, крышки клапанов);
• уплотнения топливных и масляных магистралей;
• монтажа гидравлических систем и тормозных магистралей;
• сборки радиаторов и систем охлаждения;
• установки турбокомпрессоров и выхлопных систем;
• защиты алюминиевых и стальных деталей от гальванической коррозии при контакте с другими металлами;
• обеспечения герметичности в пневматических системах.

 Химическая промышленность

В химической отрасли медные уплотнительные элементы ценятся за:

• стойкость к воздействию многих химических веществ (кроме сильных кислот и щелочей);
• возможность работы в агрессивных средах;
• устойчивость к коррозии при контакте с солевыми растворами;
• применение в трубопроводах для транспортировки химически активных веществ;
• использование в ёмкостном оборудовании и реакторах;
• монтаж фланцевых соединений на трубопроводах с агрессивными жидкостями и газами.

 Топливная аппаратура

В системах подачи топлива медные шайбы и кольца обеспечивают:

• герметичность соединений в топливных магистралях высокого давления;
• надёжную работу форсунок дизельных двигателей;
• уплотнение в топливных насосах высокого давления (ТНВД);
• защиту от утечек топлива в системах питания;
• стабильную работу топливной аппаратуры при вибрационных нагрузках;
• долговечность соединений в условиях перепадов температур.

 Разновидности медных шайб и колец

По форме и конструкции:

• плоские — стандартный вариант для большинства соединений;
• конические — для соединений с конусной резьбой;
• двухконусные — для особо надёжной герметизации;
• полые — для соединений, требующих дополнительной компрессии;
• армированные — с усиленной конструкцией для высоконагруженных соединений;
• с фаской — для облегчения монтажа;
• ступенчатые — для компенсации неровностей поверхностей.

По назначению:

• уплотнительные — для герметизации соединений;
• проставочные — для регулировки зазоров;
• пружинные с разрезом — для подвижных соединений;
• защитные — для предотвращения повреждения поверхностей.

 Полный перечень размеров медных шайб и колец

Размеры указаны в формате внутренний диаметр × внешний диаметр × толщина (мм):

Толщина медных шайб и колец 0,3 мм:

• 3×6×0,3
• 5×10×0,3
• 6×9×0,3
• 8×12×0,3
• 10×14×0,3
• 12×16×0,3
• 14×18×0,3
• 16×20×0,3
• 20×24×0,3
• 24×30×0,3

Толщина медных шайб и колец 0,5 мм:

• 4×8×0,5
• 5×10×0,5
• 6×10×0,5
• 8×14×0,5
• 10×16×0,5
• 10×18×0,5
• 12×20×0,5
• 12×22×0,5
• 14×20×0,5
• 16×22×0,5
• 16×24×0,5
• 18×24×0,5
• 20×26×0,5
• 22×28×0,5
• 24×30×0,5
• 28×34×0,5
• 30×36×0,5
• 32×40×0,5

Толщина медных шайб и колец 0,7 мм:

• 6×12×0,7
• 9×15×0,7
• 10×16×0,7
• 12×18×0,7
• 14×20×0,7
• 16×22×0,7
• 18×24×0,7
• 20×26×0,7
• 22×28×0,7
• 24×30×0,7

Толщина медных шайб и колец 1,0 мм:

• 3×6×1,0
• 4×10×1,0
• 4×12×1,0
• 4×14×1,0
• 5×10×1,0
• 6×18×1,0
• 7×14×1,0
• 7×16×1,0
• 8×12×1,0
• 8×14×1,0
• 8×15×1,0
• 10×16×1,0
• 10×18×1,0
• 10×20×1,0
• 10×22×1,0
• 12×16×1,0
• 12×18×1,0
• 12×20×1,0
• 13×21×1,0
• 14×18×1,0
• 16×20×1,0
• 16×28×1,0
• 17×21×1,0
• 18×22×1,0
• 18×24×1,0
• 18×26×1,0
• 18×28×1,0
• 20×24×1,0
• 20×25×1,0
• 20×27×1,0
• 22×33×1,0
• 24×30×1,0
• 24×32×1,0
• 25×32×1,0
• 26×32×1,0
• 27×32×1,0
• 27×34×1,0
• 27×36×1,0
• 32×40×1,0
• 42×49×1,0
• 45×52×1,0

Толщина медных шайб и колец 1,5 мм:

• 3×6×1,5
• 3×11×1,5
• 4×10×1,5
• 5×12×1,5
• 6×12×1,5
• 6×14×1,5
• 6×18×1,5
• 7×14×1,5
• 8×12×1,5
• 8×14×1,5
• 8×15×1,5
• 9×15×1,5
• 9×18×1,5
• 10×14×1,5
• 10×16×1,5
• 10×18×1,5
• 12×16×1,5
• 12×18×1,5
• 12×20×1,5
• 13×21×1,5
• 14×18×1,5
• 14×20×1,5
• 15×20×1,5
• 16×20×1,5
• 16×22×1,5
• 16×28×1,5
• 17×21×1,5
• 18×22×1,5
• 18×24×1,5
• 18×26×1,5
• 20×24×1,5
• 20×25×1,5
• 20×26×1,5
• 20×27×1,5
• 22×26×1,5
• 22×28×1,5
• 22×33×1,5
• 24×30×1,5
• 24×36×1,5
• 27×32×1,5
• 27×36×1,5
• 28×34×1,5
• 30×36×1,5
• 30×39×1,5
• 32×40×1,5
• 33×39×1,5
• 36×42×1,5
• 36×46×1,5
• 39×47×1,5
• 39×52×1,5
• 40×46×1,5
• 42×49×1,5
• 42×52×1,5
• 45×52×1,5

Толщина медных шайб и колец 2,0 мм:

• 3×11×2,0
• 4×10×2,0
• 4×12×2,0
• 4×14×2,0
• 5×10×2,0
• 6×12×2,0
• 6×14×2,0
• 6×16×2,0
• 6×18×2,0
• 7×14×2,0
• 7×16×2,0
• 8×12×2,0
• 8×14×2,0
• 8×15×2,0
• 8×16×2,0
• 8×17×2,0
• 8×18×2,0
• 9×15×2,0
• 9×17×2,0
• 9×18×2,0
• 10×14×2,0
• 10×15×2,0
• 10×16×2,0
• 10×18×2,0
• 12×16×2,0
• 12×18×2,0
• 12×20×2,0
• 12×22×2,0
• 13×21×2,0
• 14×18×2,0
• 14×20×2,0
• 15×20×2,0
• 16×20×2,0
• 16×22×2,0
• 17×21×2,0
• 18×22×2,0
• 18×24×2,0
• 18×26×2,0
• 20×24×2,0
• 20×25×2,0
• 20×26×2,0
• 20×27×2,0
• 22×26×2,0
• 22×27×2,0
• 22×28×2,0
• 22×32×2,0
• 24×30×2,0
• 24×36×2,0
• 27×32×2,0
• 27×36×2,0
• 28×34×2,0
• 30×36×2,0
• 30×39×2,0
• 32×40×2,0
• 33×39×2,0
• 36×42×2,0
• 36×46×2,0
• 39×47×2,0
• 39×52×2,0
• 40×46×2,0
• 42×49×2,0
• 42×52×2,0
• 45×52×2,0
• 50×60×2,0
• 60×70×2,0
• 70×80×2,0
• 80×90×2,0
• 90×100×2,0
• 100×110×2,0

 Нормативные стандарты для медных шайб и колец

Качество и геометрические параметры медных шайб и колец регламентируются следующими стандартами:

• DIN 7603 (формы A и C) — немецкий стандарт, определяющий требования к медным шайбам;
• ГОСТ 1173-2006 — российский стандарт на медную фольгу и ленты, используемый как исходный материал;
• ГОСТ 19752-84 — стандарт, регулирующий требования к медным уплотнительным элементам;
• ГОСТ 9833-73 — стандарт на резиновые уплотнительные кольца, который иногда используется для сравнения размеров;
• ТУ производителей — технические условия конкретных изготовителей.
