Уплотнительные элементы в грузовых вагонов

Уплотнительные элементы в грузовых вагонах: виды, материалы и применение

Герметизирующие элементы из резины и полимеров — критически важные компоненты грузовых вагонов (включая хопперы, полувагоны и другие типы). Они обеспечивают защиту от внешних воздействий (влаги, пыли, грязи), предотвращают просыпание груза и снижают вибрации и шумы.

Материалы для изготовления уплотнений

Выбор материала зависит от условий эксплуатации, типа груза и требований к герметичности:

• Этилен-пропилен-диеновый каучук (EPDM) — отличается высокой стойкостью к ультрафиолету, озону и перепадам температур.
• Силиконовые резины — выдерживают экстремальные температуры и устойчивы к химическим воздействиям.
• Нитрильный каучук (NBR) — обладает повышенной устойчивостью к маслам, топливам и нефтепродуктам.
• Термопластичные эластомеры (TPE) — сочетают эластичность резины с технологичностью полимеров. Рабочий диапазон температур: от −55 °C до +100 °C. Устойчивы к атмосферным и химическим воздействиям.

Виды уплотнительных элементов по назначению

Для хопперов

• Уплотнения разгрузочных люков — обеспечивают герметичность при транспортировке сыпучих грузов. Пример: модель 125-1-ТК-200-2-1,5-1,5 для вагонов-минераловозов (модель 19-923) — резинотканевый каркас с наружными резиновыми обкладками.
• Уплотнение 4109.03.221 — для вагонов-минераловозов модельного ряда 19-4109. Предотвращает просыпание груза, работает при температурах от −60 °C до +80 °C и давлении до 2 атм.
• Уплотнение 19-970 — для хопперов-зерновозов. Длина — 2,7 м, изготовлено по ТУ 2500-376-00152106-94.
• Уплотнение 4109.03.108 — для разгрузочных люков вагонов-минераловозов модельного ряда 19-4109.

Для полувагонов

• Уплотнители крышек люков — предотвращают попадание влаги и пыли внутрь вагона.
• Уплотнения торцовых дверей — обеспечивают плотное прилегание створок, защищают от внешних воздействий.

В других грузовых вагонах

• Дверные и оконные уплотнители — снижают шум и вибрации, защищают от пыли и влаги.
• Конструкционные уплотнения — резинометаллические шарниры (РМШ), виброизоляторы, пыльники и гофрированные защитные чехлы для узлов.
• Уплотнения тормозного оборудования — манжеты, диафрагмы и прокладки для тормозных цилиндров, воздухораспределителей и авторежимов.

Перечень резиновых уплотнений и колец

Уплотнительные профили и прокладки:

• 125-1-ТК-200-2-1,5-1,5 — для хоппера-минераловоза;
• 4109.03.221 — уплотнительная прокладка для вагона-минераловоза;
• 19-970 — уплотнение для вагона-хоппера;
• 4109.03.108 — уплотнение разгрузочного люка для вагонов-минераловозов;
• Д49.78.47.1 — универсальное уплотнение для различных узлов вагона;
• 305.163 — уплотнительный профиль для дверей и люков.

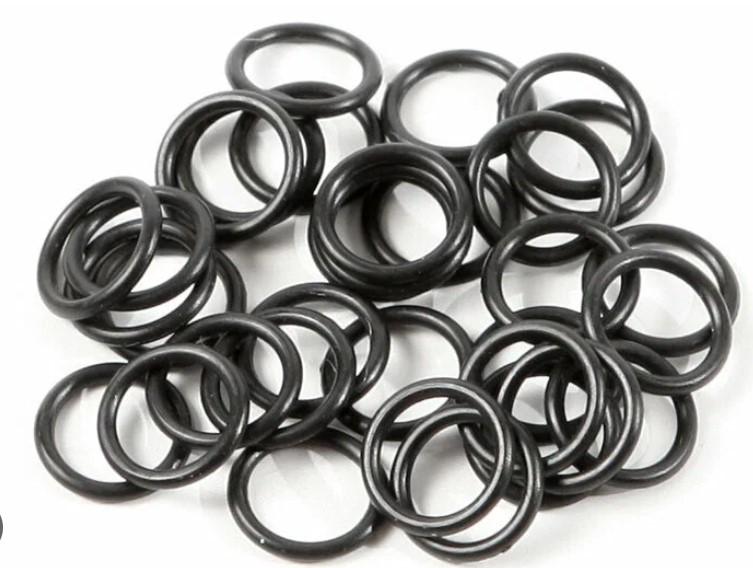

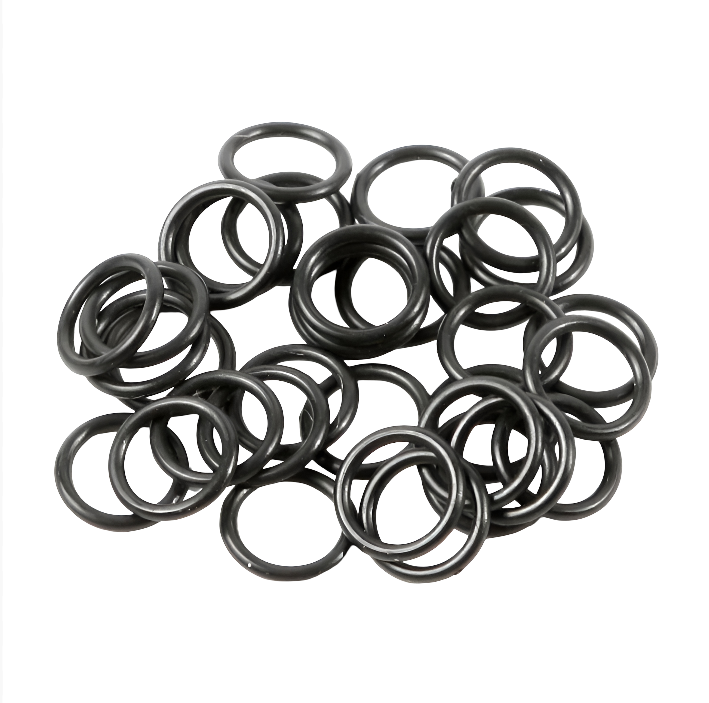

Резиновые кольца и манжеты:

• 021-025-25-2-3 — уплотнительное кольцо по ГОСТ 9833-73;
• 028-033-30-2-2 — уплотнительное кольцо по ГОСТ 9833-73;
• 325-340-85-2-2 — уплотнительное кольцо по ГОСТ 9833-73;
• Д100.01.024 (фтор) — верхнее уплотнительное кольцо;
• Д100.01.025 (фтор) — нижнее уплотнительное кольцо;
• Д131.00.38 — уплотнительное кольцо для тормозных систем;
• 270.313 — манжета для тормозных цилиндров;
• 270.397 — манжета с повышенной износостойкостью;
• 305.156 — манжета для пневматических систем.

Особенности применения и эксплуатации

При выборе уплотнительных элементов учитывают:

• тип перевозимого груза (сыпучие материалы, жидкости, химикаты и т. д.);
• диапазон рабочих температур;
• давление и механические нагрузки;
• требования к долговечности и химической стойкости;
• условия монтажа и обслуживания.

Сроки службы резиновых деталей регламентированы нормативными документами:

• рукава резинотекстильные — 6 лет;
• рукава в металлической оплётке — 8 лет;
• уплотнительные кольца — 3 года;
• манжеты и прокладки тормозных цилиндров — 6 лет;
• манжеты тормозных цилиндров модельного ряда 6571А — 8 лет;
• уплотнительные кольца тормозных цилиндров модельного ряда 6571А — 20 лет;
• манжеты, диафрагмы и уплотнения клапанов воздухораспределителей — 4 года.

Регулярный осмотр и своевременная замена изношенных уплотнений необходимы для:

• поддержания герметичности вагона;
• предотвращения потерь груза;
• снижения износа конструктивных элементов;
• обеспечения безопасности перевозок.

Для точного подбора уплотнений под конкретную модель вагона и условия эксплуатации рекомендуется:

• обращаться к технической документации производителя;
• консультироваться со специалистами по вагоностроению;
• учитывать требования ГОСТ и ТУ.

Купить уплотнительные элементы в грузовых вагона можно по безналичному расчету, возможна доставка на ваш объект.
