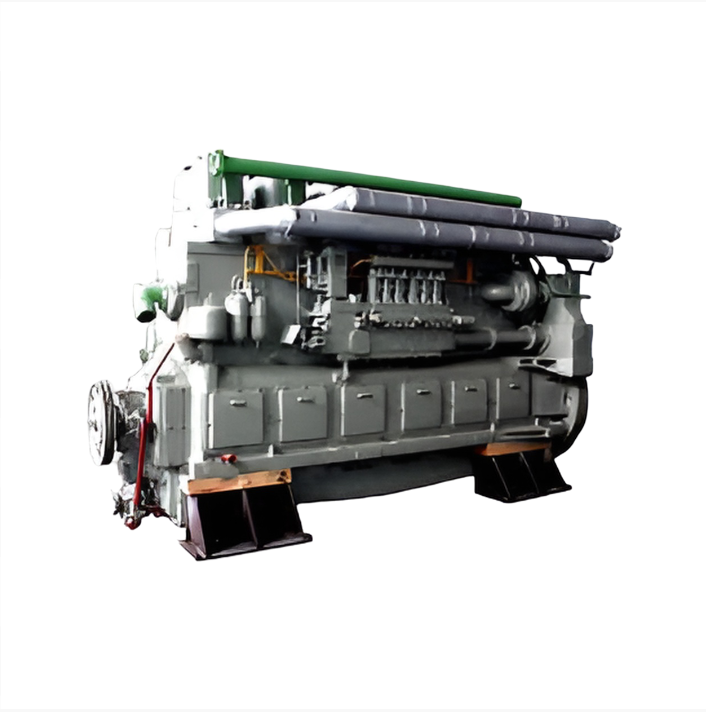

Дизель Д50 (ПДГ1М, 1 ПДГ4А)
Дизель Д50 (модификации ПДГ1М, 1‑ПДГ4А) — это мощный судовой и тепловозный дизель‑генератор, разработанный для маневровых и промышленных локомотивов, а также энергетических установок. Его отличают высокая надёжность, экономичность и широкая применяемость.
Описание
- Д50 — это серия дизель‑генераторов, выпускаемых ОАО «Пензадизельмаш».
- Конструкция основана на шестицилиндровом четырёхтактном дизеле с турбонаддувом.
- В конце 1980‑х годов была проведена модернизация базового дизеля ПДГ1М, после чего появилась модификация 1‑ПДГ4А, предназначенная для тепловозов нового поколения.
- Дизель‑генератор представляет собой единый агрегат, включающий сам дизель и электрический генератор постоянного тока.
Технические характеристики (1‑ПДГ4А)
- Мощность: 1350 л.с. (882 кВт)
- Число цилиндров: 6
- Диаметр цилиндра: 318 мм
- Ход поршня: 330 мм
- Частота вращения: 750 об/мин
- Удельный расход топлива: ~201 г/кВт·ч (148 г/л.с.·ч)
- Удельный расход масла: ~1,09 г/кВт·ч (0,8 г/л.с.·ч)
- Масса сухая: 21 800 кг
- Габариты: 5257 × 1577 × 2456 мм
Применяемость
- Маневровые тепловозы:
- ТЭМ2 (ранние модификации — ПДГ1М)
- ТЭМ2УМ, ТЭМ18 (модификация 1‑ПДГ4А)
- Промышленные тепловозы: различных серий для заводских и карьерных перевозок.
- Энергетические установки: стационарные дизель‑генераторы для электростанций.
- Судовые установки: морские и речные суда, где требуется мощный дизель‑генератор.
Особенности
- Экономичность: на холостом ходу расход топлива всего 5,2 кг/ч, что делало его одним из самых эффективных дизелей своего времени.
- Надёжность: литая чугунная рама‑картер обеспечивает прочность конструкции.
- Универсальность: возможность применения как на железнодорожном транспорте, так и в энергетике и судостроении.
Таким образом, дизель Д50 (ПДГ1М, 1‑ПДГ4А) — это шестицилиндровый четырёхтактный дизель‑генератор мощностью 1350 л.с., широко применяемый на тепловозах ТЭМ2УМ и ТЭМ18, а также в стационарных и судовых установках.
|
Узел/система |
Наименование детали |
Обозначение (пример) |
Кол-во |
|
Цилиндро‑поршневая группа |
Блок цилиндров |
1Д50.01.001; ПД1А.01.001 |
1 |
|
Втулка цилиндра |
Д50М.01.002 |
6 |
|
|
Кольцо уплотнительное втулки |
Д50.01.003‑1 |
18 |
|
|
Поршень |
Д50.04.001 |
6 |
|
|
Палец поршневой |
Д50.04.005 |
6 |
|
|
Шатун |
Д50.24.001 |
6 |
|
|
Вкладыши шатунные |
Д50.24.040; Д50.24.050 |
6 компл |
|
|
Вкладыши коренные |
Д50.05.100; Д50.05.110 |
7 компл |
|
|
Газораспределительный мех. |
Клапан впускной |
Д50.09.001 |
6 |
|
Клапан выпускной |
Д50.09.002 |
6 |
|
|
Пружины клапанов |
Д50.09.008; Д50.09.009 |
12 |
|
|
Распредвал |
Д50.07.001 |
1 |
|
|
Толкатели |
Д50.10.001 |
6 |
|
|
Топливная аппаратура |
Форсунка |
Д50.17.001 |
6 |
|
Распылитель |
Д50.17.010 |
6 |
|
|
ТНВД |
Д50.27.001 |
1 |
|
|
Плунжерная пара |
Д50.27.030 |
6 |
|
|
Клапан нагнетательный |
Д50.27.040 |
6 |
|
|
Система смазки |
Насос масляный |
МШ‑5; Д50.12.001 |
1 |
|
Фильтр масла |
Д50.29.001 |
2 |
|
|
Охладитель масла |
Д50.44.001 |
1 |
|
|
Система охлаждения |
Насос водяной |
Д50.11.001 |
1 |
|
Трубопроводы |
Д50.21.001 |
компл |
|
|
Турбонаддув |
Турбокомпрессор |
1317.00.000.1 |
1 |
Купите дизель и запасные части у нас, заявку на покупку можно сделать по реквизитам в разделе контакты.
