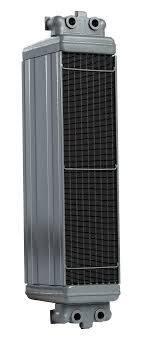

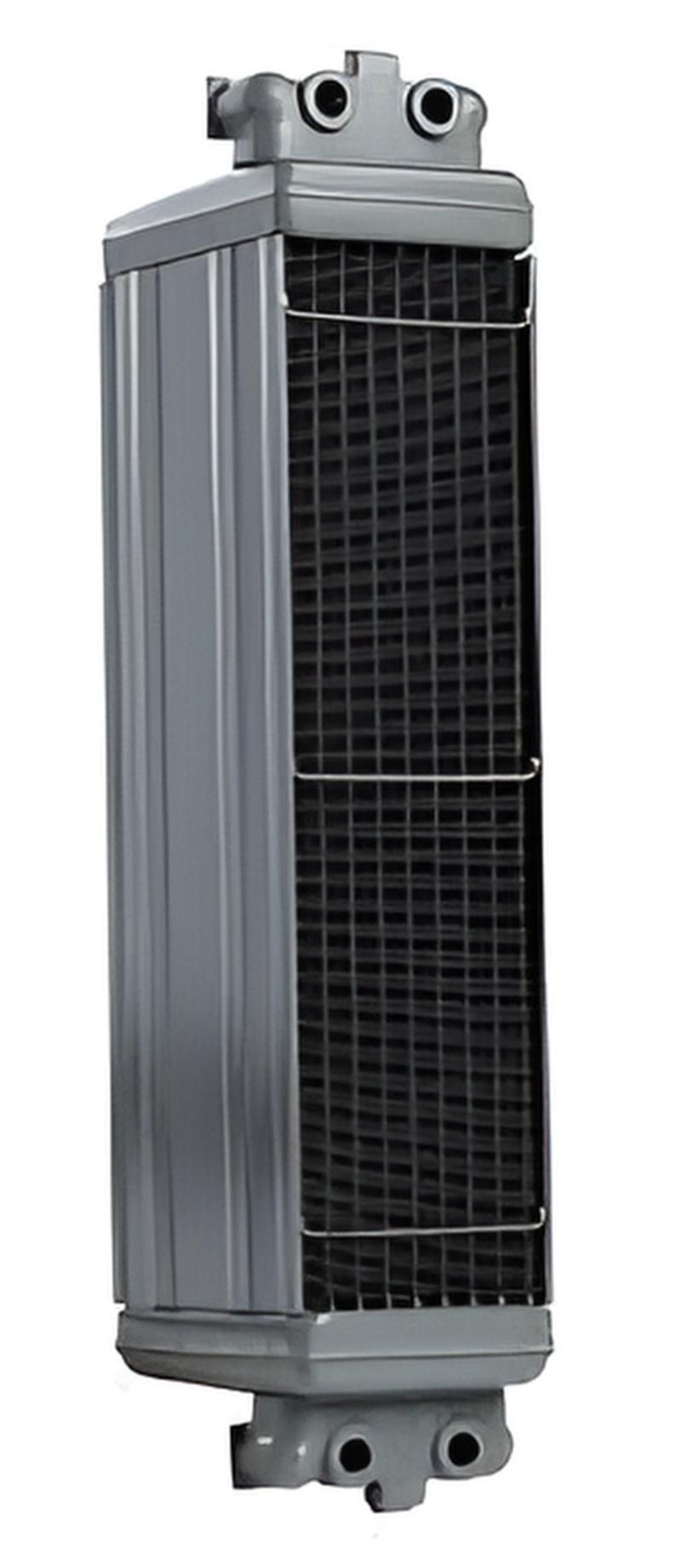

Радиаторы серии 7317
Радиаторы тепловозов серии ТГМ (например, ТГМ3, ТГМ4, ТГМ6) имеют маркировки типа 7317.000, 7317.100, Р62.131.000Ш и предназначены для охлаждения воды, масла и воздуха дизельной установки. Их характеристики включают 8-рядную трубчатую конструкцию, рабочее давление до 0,5 МПа и массу секции около 40–80 кг.
Маркировки радиаторов тепловозов ТГМ
На тепловозах ТГМ применяются унифицированные секции радиаторов, среди которых:
|
Маркировка секции |
Назначение |
Применение на ТГМ |
|
7317.000 / 7317.100 |
Водяные секции |
ТГМ3, ТГМ4, ТГМ6 |
|
7317.200 / 7317.300 |
Масляные секции |
ТГМ4, ТГМ6 |
|
Р62.131.000Ш |
Радиатор охлаждения (8-рядный) |
ТГМ3, ТГМ4 |
|
ТЭЗ.02.005 |
Масляная секция |
ТГМ4 |
|
ДГ36.000 |
Универсальная секция |
ТГМ4, ТГМ6 |
Маркировка указывает на тип, серию и чертёжный номер секции, часто связанный с заводом-изготовителем.
Технические характеристики
|
Параметр |
Значение (типично для ТГМ4) |
|
Тип конструкции |
Трубчатый, оребрённый |
|
Материал трубок |
Латунь, медь |
|
Материал оребрения |
Алюминий |
|
Количество рядов |
6–8 |
|
Рабочее давление |
до 0,5 МПа |
|
Температура охлаждающей среды |
до 120 °C |
|
Масса одной секции |
40–80 кг |
|
Шаг оребрения |
2,3 мм |
|
Коэффициент теплопередачи |
до 500 Вт/м²·К |
Особенности эксплуатации
- Секции взаимозаменяемы между моделями ТГМ при соблюдении размеров.
- Оребрение с бугорками усиливает турбулентность потока воздуха.
- Установка в блоках — радиаторы монтируются в кассетах по 4–6 секций.
- Обслуживание: регулярная промывка, проверка герметичности, очистка от пыли и масла.
Заказать и купить секции радиаторов тепловозов 7317.000 7317.100, 7317.200, 7317.300, Р62.131.000Ш, ТЭЗ.02.005, ДГ36.000 можно у нас по телефонам, в разделе контакты.
