Радиаторы

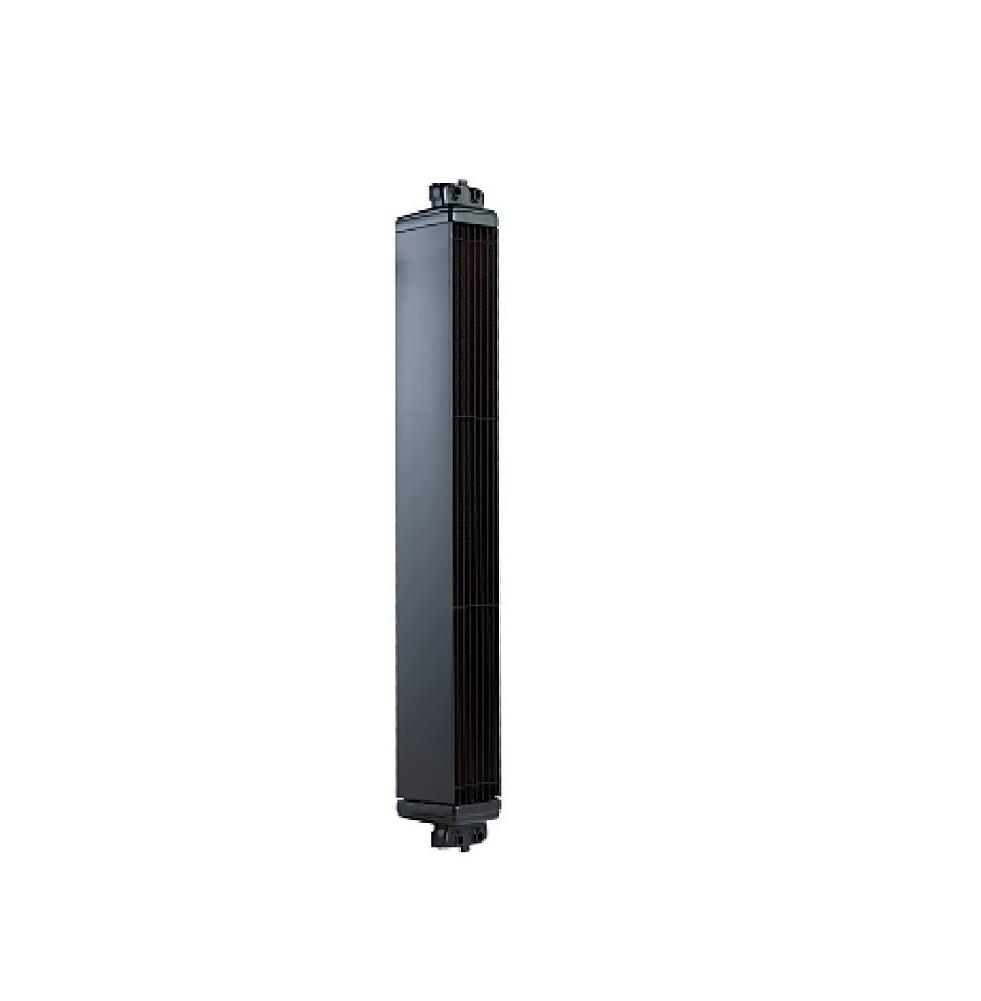

Радиаторы тепловозов - это оборудование системы охлаждения.
Радиаторы тепловозов — это теплообменные устройства, предназначенные для охлаждения охлаждающей жидкости дизеля, масла и воздуха. Они обеспечивают стабильную работу тепловоза при различных нагрузках и климатических условиях.
Назначение
- Охлаждение охлаждающей жидкости дизеля (воды или антифриза), предотвращая перегрев двигателя.
- Охлаждение масла в системах смазки и гидропередачи.
- Охлаждение наддувочного воздуха (в дизелях с турбонаддувом).
- Поддержание оптимального теплового режима работы тепловоза.
Виды радиаторов
|
Вид радиатора |
Назначение |
|
Водяные (жидкостные) |
Охлаждение охлаждающей жидкости дизеля |
|
Масляные |
Охлаждение масла в системе смазки |
|
Воздушные (интеркулеры) |
Охлаждение наддувочного воздуха |
|
Комбинированные секции |
Содержат каналы для воды и масла одновременно |
По конструкции:
- Плоскоовальные трубчатые — с оребрением для увеличения площади теплоотдачи.
- Пакетные секции — из нескольких рядов трубок, установленных в шахматном порядке.
- Секции с перекрёстным током — жидкость и воздух движутся перпендикулярно друг другу для повышения эффективности.
Маркировка
Маркировка радиаторов указывает на тип, серию и назначение:
- 7317.000, 7317.100, 7317.200 — водяные секции для ТЭМ2, ТЭП70, 2ТЭ10М и др.
- ТЭП70.10.44.040 — масляный радиатор для ТЭП70.
- Р62.131.000, Р62.240.000 — секции радиаторов для тепловозов серий РП и ТЭП70.
- ТСРБ.К2М-1033100 — блок радиаторов для магистральных тепловозов.
Технические характеристики
|
Параметр |
Значение (пример) |
|
Материал трубок |
Латунь, медь, алюминий |
|
Материал оребрения |
Медные или алюминиевые пластины |
|
Шаг оребрения |
2,3 мм (типично для ТЭП70, ТЭМ2) |
|
Количество рядов трубок |
4–6, в шахматном порядке |
|
Рабочее давление |
до 0,3–0,5 МПа |
|
Температура теплоносителя |
до 120 °C |
|
Масса одной секции |
40–80 кг |
|
Коэффициент теплопередачи |
до 300–500 Вт/м²·К |
Особенности эксплуатации
- Оребрение с выштампованными бугорками усиливает турбулентность потока воздуха и повышает теплоотдачу
- Секции взаимозаменяемы в пределах одной серии тепловозов.
- Минимальное аэродинамическое сопротивление — важно для эффективности вентиляции.
- Обслуживание: регулярная промывка, проверка на герметичность, очистка от загрязнений.
Заказать и купить секции радиаторов тепловозов можно у нас по телефонам, в разделе контакты.
