ТОП-5 запчастей для тепловоза ТЭМ2: как избежать неисправностей и сбоев в работе

Введение
Тепловоз ТЭМ2 — это легенда маневровой работы. Выпускавшийся с 1960-х годов, он до сих пор остается основной рабочей лошадкой на промышленных предприятиях и сортировочных станциях. Его «выносливость» и ремонтопригодность стали притчей во языцех. Однако даже при кажущейся идеальной конструкции узлы и агрегаты со временем изнашиваются, а типичные «болячки» этой машины известны каждому опытному машинисту и ремонтнику.

Почему происходит внезапный сброс нагрузки? Куда падает давление масла? Почему дизель «чернит» и не развивает мощность? В этой статье мы не просто перечислим запчасти. Опираясь на книгу Мукушева Т.Ш. «Тепловоз ТЭМ2: Конструкция и ремонт» и опыт работы в депо, мы разберем физику процессов и дадим конкретные алгоритмы поиска неисправностей .

Раздел 1. Электрическая схема и силовое оборудование (Проблемы с нагрузкой)

Самая частая и самая «злая» проблема ТЭМ2 — это внезапное исчезновение тяги. Ты ведешь состав, и вдруг локомотив встает. Стрелочные приборы показывают ноль, а дизель работает на холостых оборотах. Это симптом срабатывания защиты или потери цепи возбуждения.

Топ-деталь №1: Тяговый электродвигатель (ЭД-118) и его щетки

Проблема: Нет нагрузки на ТЭМ2 или внезапный сброс нагрузки.
Большинство сбоев в работе электрической схемы связаны с главной цепью «генератор-тяговые двигатели». На ТЭМ2 установлены тяговые электродвигатели ЭД-118. Их «слабое место» — это щеточный аппарат.

Техническое решение:
Когда машинист жалуется на провалы в тяге, первым делом проверяют не генератор, а коллекторно-щеточный узел ЭД-118. Износ щеток ниже допустимой нормы или их зависание в обойме приводит к искрению и подгару коллектора. Искрение — это не просто искры; это резкое падение тока и, как следствие, силы тяги .

Также распространенной причиной сброса нагрузки является перегрев и ослабление клемм предохранителей в высоковольтной камере (ВВК). От вибрации и перепадов температур медные наконечники «отпускаются» (теряют упругость), контакт становится плохим, цепь рвется .

Совет эксперта: В каких случаях используют перемычки на ТЭМ2 и чем это опасно.
В полевых условиях для поиска обрыва электрики используют «дежурную перемычку». Опытные машинисты, зная схему, закорачивают определенные блок-контакты (например, кл. 14/3 на плюсе КВ), чтобы определить, какой именно контактор «глючит». Временные перемычки — это метод диагностики, а не эксплуатации. Постоянное использование перемычек для обхода защит (например, реле температуры) приводит к тому, что перегрев не фиксируется системой, и дизель может закипеть или заклинить. Помните: перемычка на ТЭМ2 — это инструмент поиска неисправности, а не способ ее лечения.

Раздел 2. Дизельная установка и система смазки

Дизель ПД1М — мотор мощностью 1200 л.с. с рядной шестеркой цилиндров . Его надежность напрямую зависит от качества смазки. Как только стрелка манометра давления масла падает, секундомер для ресурса двигателя запускается.

Топ-деталь №2: Вкладыши коленвала и масляные насосы

Проблема: Низкое давление масла на ТЭМ2.
Симптомы: падение давления на малых оборотах, лампы аварийного давления не гаснут дольше 5-7 секунд после запуска.

Связь с конструкцией:
Дизель ПД1М имеет специфическую масляную систему шестеренчатого типа. Масляный насос (шестерни 3 и 6 на схеме) качает масло из картера через фильтры. Основная проблема маневровой работы — длительная работа на холостом ходу или минимальных оборотах. В таких режимах масляный насос работает на минимальной производительности. Если вкладыши шатунов или коренных подшипников изношены (увеличен зазор), давление масла падает катастрофически быстро .

Кроме того, зимой частой причиной «нулевого» давления является загрязнение или замерзание маслозаборника. Байпасный клапан (который перепускает масло, минуя радиатор при холодном пуске) может залипнуть, и густое масло просто не пройдет через секции охлаждения, разорвав трубопровод или сломав привод насоса.

Полезная таблица: Нормы давления масла согласно технической документации (ПД1М):

Если давление на горячем двигателе при нагрузке падает до 0.15 МПа — это сигнал к плановой замене вкладышей коленвала.

Раздел 3. Система запуска и электроника

Зимнее утро для механика — это испытание. Самый страшный звук — это медленное «у-у-у...» вместо бодрого рывка стартера.

Топ-деталь №3: Аккумуляторные батареи (АКБ) и реле регулятора

Проблема: Нет зарядки АКБ ТЭМ2 и сложности при запуске.
ТЭМ2 запускается по системе «генератор-стартер». Тяговый генератор раскручивает дизель, работая в режиме электродвигателя за счет энергии аккумуляторных батарей (АКБ). Если АКБ старые или сели, а зарядки нет, запуск невозможен .

Диагностика: Что проверить в первую очередь, если локомотив «молчит»:

1. Рубильник АБ: Проверьте, нет ли окисленных контактов.

2. Автоматы АВ2 и АВ3: Без них схема управления не соберется.

3. Реле РУ12: Это «сердце» цепи управления. Если схема не собирается на нулевой позиции контроллера, проверяйте блокировку реверсора и целостность цепи кнопки «Стоп».

Схема работы проста: при включении масляного насоса и нажатии кнопки «Пуск», контакторы Д1 и Д2 замыкаются, подавая напряжение с АКБ на генератор. Генератор крутит дизель. Как только обороты выходят на режим, генератор переключается в режим зарядки. Если нет зарядки, чаще всего виноваты:

• Регулятор напряжения (РН): Отсутствие питания на шунтовой обмотке возбуждения.

• Реле РУ5: Оно отвечает за переключение режимов .

Раздел 4. Охлаждение и гидравлика

ТЭМ2 не любит жару. Перегрев дизеля — одна из основных причин выхода из строя поршневой группы.

Топ-деталь №4: Секции радиатора и водяные насосы

Проблема: Перегрев дизеля и течи.
Система охлаждения имеет два контура (вода и масло), которые охлаждаются вентилятором, приводимым гидромуфтой. Самое слабое место — это секции радиатора (сейчас их 12 в холодильной камере). Они часто забиваются грязью, пухом и пылью (особенно в карьерах), а также текут по паяным швам .

Особенности конструкции:
Зимой возникает другая проблема. Термостаты часто «дубеют» или работают некорректно. В результате холодная вода идет по малому кругу, а вентилятор продолжает дуть на холодный радиатор. Дизель долго не выходит на рабочий режим, растет расход топлива и износ цилиндров.

Совет: При течи радиатора запрещается его глушить холодной сваркой прямо на ходу — разница температур расширения металла выдавит любую заплатку. Только замена секции или профессиональная аргоново-дуговая сварка на снятом узле.

Раздел 5. Топливная система

Черный шлейф дыма из выхлопной — это не просто эстетическая проблема, это деньги, улетающие в трубу.

Топ-деталь №5: Форсунки и плунжерные пары ТНВД

Симптомы: Потеря мощности, черный дым, неустойчивая работа.
Если прибавлением контроллера дизель «тупит» и не набирает обороты, а из трубы валит черный дым — это верный признак неисправности топливной аппаратуры.

Связь с ремонтом:

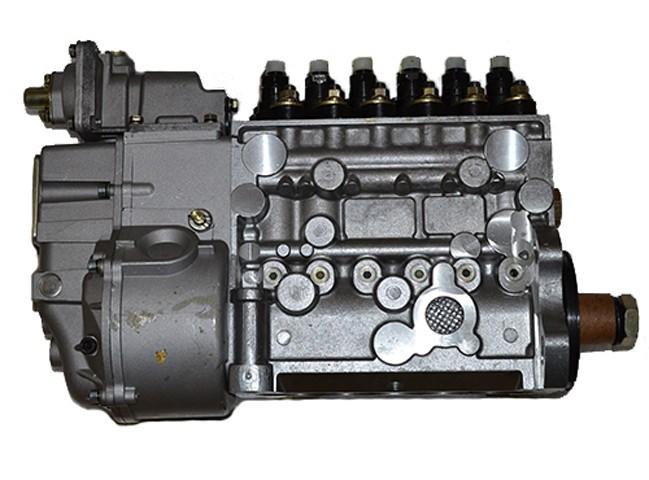

ТНВД (топливный насос высокого давления) высокого давления 6ТН-12/12-30 состоит из плунжерных пар. Если плунжерная пара изношена, она не создает нужного давления — топливо плохо распыляется форсунками. Однако чаще виноваты распылители форсунок. Заклинившая игла распылителя льет топливо струей вместо тумана. Это топливо не сгорает в цилиндре, а вылетает в коллектор, давая тот самый «черный дым» .

Экономический эффект: Своевременная замена распылителей и регулировка ТНВД снижает расход топлива до 15%. На одном тепловозе за год это экономит миллионы рублей.
