Кран машиниста усл. №395: отличия от 394, проверка, неисправности

Кран машиниста – один из ключевых элементов тормозной системы локомотива. Именно он позволяет машинисту управлять давлением в тормозной магистрали, обеспечивая плавное торможение и отпуск поезда. Среди множества моделей особое распространение получили краны усл. №394 и №395. Несмотря на внешнюю схожесть, между ними есть существенные конструктивные и эксплуатационные различия, которые напрямую влияют на управление тормозами.

В этой статье мы подробно разберём устройство крана машиниста усл. №395, сравним его с краном 394, рассмотрим порядок проверки, типовые неисправности и способы их устранения. Материал будет полезен локомотивным бригадам, слесарям по ремонту и всем, кто интересуется тормозным оборудованием подвижного состава.

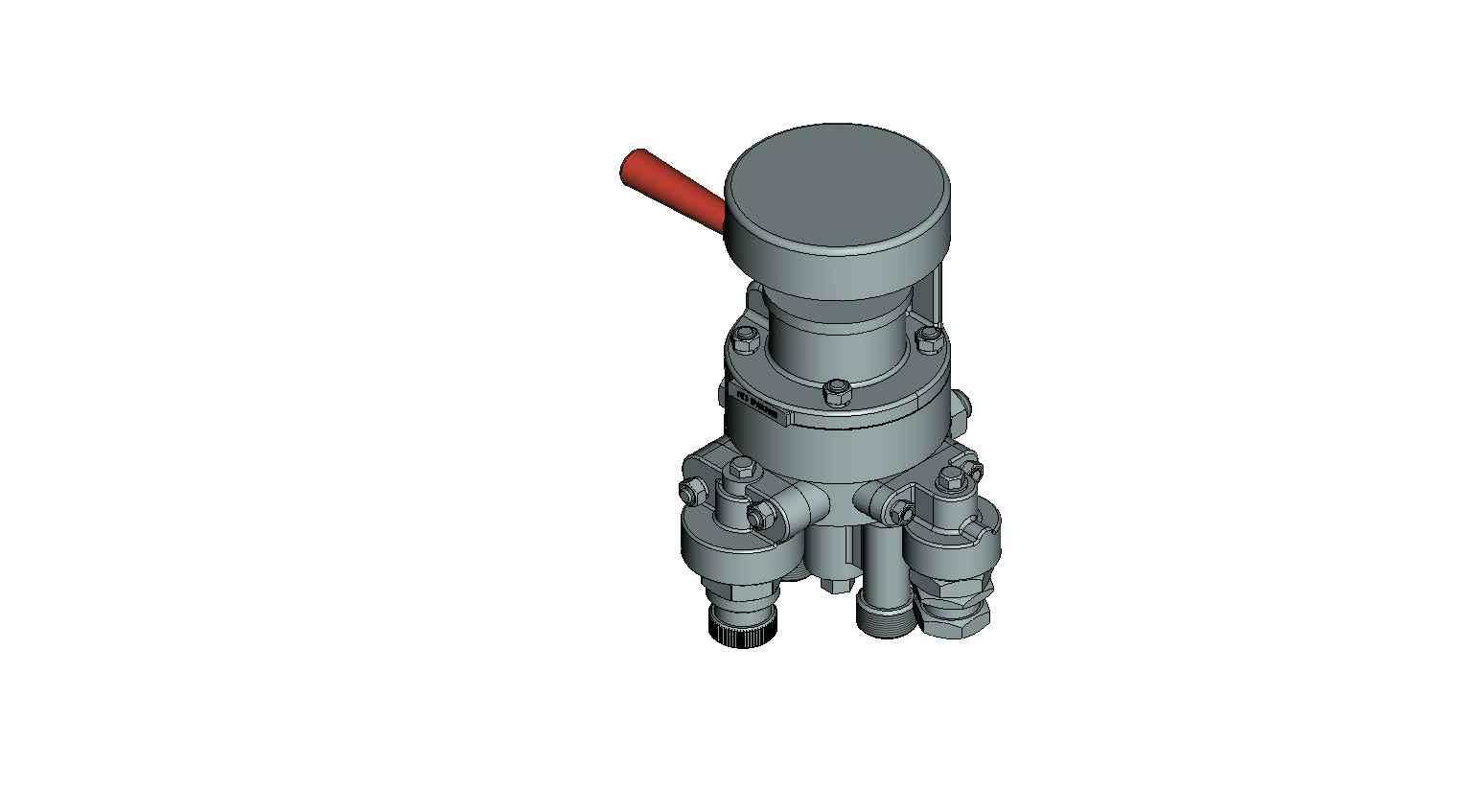

Назначение и устройство крана машиниста усл. №395

Кран машиниста усл. №395 предназначен для дистанционного управления пневматическими тормозами поезда. Он устанавливается в кабине машиниста и позволяет изменять давление в тормозной магистрали, обеспечивая зарядку, торможение, перекрышу и отпуск.

Основные элементы крана 395:

• Корпус – литая конструкция с каналами для прохода сжатого воздуха.

• Золотниковая камера – распределяет воздушные потоки в зависимости от положения ручки.

• Уравнительный резервуар – ёмкость, поддерживающая заданное давление и обеспечивающая стабильную работу крана.

• Редуктор – устройство, автоматически поддерживающее зарядное давление в уравнительном резервуаре.

• Стабилизатор – (в кране 395) элемент, обеспечивающий ликвидацию сверхзарядного давления с определённым темпом.

• Ручка – орган управления с фиксированными положениями.

Принцип работы крана 395 аналогичен крану 394: изменение положения ручки приводит к изменению давления в уравнительном резервуаре, что через уравнительный поршень изменяет давление в тормозной магистрали. Однако наличие стабилизатора в кране 395 изменяет динамику переходных процессов.

Технические характеристики крана 395

Кран 395 имеет семь фиксированных положений ручки (как и 394), но некоторые позиции отличаются по алгоритму работы из-за наличия стабилизатора.

Отличия крана машиниста 395 от 394

Краны 394 и 395 часто рассматриваются вместе, так как второй является модернизированной версией первого. Основное конструктивное отличие – наличие стабилизатора (дросселирующего устройства) в кране 395. Стабилизатор предназначен для плавной ликвидации сверхзарядного давления в уравнительном резервуаре после отпуска тормозов. В кране 394 эта функция выполняется через золотник, что создаёт резкий сброс давления и может приводить к преждевременному отпуску тормозов в хвостовой части поезда.

Сравним основные параметры:

Кран 395 обеспечивает более мягкое управление тормозами, что особенно важно для поездов повышенной длины и массы. Однако он сложнее по конструкции и требует более точной настройки.

Более подробное сравнение кранов машиниста усл. №394 и №395, включая схемы и особенности эксплуатации, вы найдёте в статье «Краны машиниста усл. 394 и 395: сравнение и особенности».

Можно ли заменить кран 394 на 395?

Замена возможна, так как присоединительные размеры и пневматические подключения у кранов одинаковы. Однако необходимо учитывать, что кран 395 требует регулировки стабилизатора под конкретный локомотив. Также при замене нужно проверить совместимость с другими приборами тормозной системы (например, с воздухораспределителем). Обычно такая модернизация выполняется в депо с последующей проверкой работы тормозов на станции.

Проверка крана машиниста 395

Проверку крана машиниста усл. №395 проводят при приёмке локомотива, после ремонта, а также периодически в процессе эксплуатации. Ниже приведён порядок действий для локомотивной бригады.

Пошаговая инструкция проверки

1. Проверка зарядки тормозной магистрали

   • Переведите ручку крана в положение I (отпуск и зарядка).

   • Убедитесь, что давление в магистрали поднимается до зарядного (0,53–0,55 МПа) за время не более 40 с.

   • Проверьте отсутствие утечек по манометру.

2. Проверка чувствительности уравнительного резервуара

   • Установите ручку в положение II (поездное).

   • Создайте разрядку уравнительного резервуара на 0,02–0,03 МПа, кратковременно переведя ручку в V положение.

   • Кран должен отреагировать, снизив давление в магистрали на ту же величину.

3. Проверка темпа ликвидации сверхзарядки

   • После зарядки магистрали переведите ручку в положение II.

   • Если перед этим была сверхзарядка (давление выше зарядного), убедитесь, что стабилизатор плавно снижает давление до зарядного за 1–2 минуты.

   • Резкий сброс давления свидетельствует о неисправности стабилизатора.

4. Проверка стабилизатора

   • Создайте сверхзарядное давление в уравнительном резервуаре (например, кратковременно переведя ручку в I положение).

   • Верните ручку во II положение и по секундомеру замерьте время снижения давления до зарядного. Оно должно соответствовать нормативам.

5. Проверка плотности уравнительного резервуара

   • Зарядите тормозную магистраль.

   • Перекройте кран двойной тяги или разобщительный кран уравнительного резервуара.

   • Наблюдайте за манометром: падение давления не должно превышать 0,01 МПа за 1 минуту.

Инструменты и приборы для проверки

Для проверки крана 395 в условиях депо используют:

• манометры с классом точности не ниже 1,5;

• секундомер;

• специальный стенд для проверки кранов машиниста;

• мыльный раствор для обнаружения утечек.

При приёмке локомотива достаточно штатных манометров в кабине.

Неисправности крана машиниста 395 и способы устранения

Как и любой пневматический прибор, кран 395 подвержен износу и отказам. Рассмотрим наиболее частые неисправности, их причины и методы устранения.

При обнаружении серьёзных неисправностей, особенно связанных с нарушением работы стабилизатора или редуктора, кран подлежит снятию с локомотива и ремонту в специализированном цехе.

О наиболее частых неисправностях крана машиниста 394 и методах их оперативного устранения читайте в статье «Топ-5 неисправностей крана машиниста 394: как быстро найти причину и избежать простоя локомотива».

Ремонт и обслуживание крана 395

Техническое обслуживание крана машиниста 395 проводится в соответствии с планом ТО и ТР. Основные работы включают:

• ТО-1 – визуальный осмотр, проверка креплений, отсутствия утечек.

• ТО-2 – проверка работы крана, смазка подвижных частей, очистка фильтров.

• ТО-3 – частичная разборка, замена уплотнений, проверка стабилизатора и редуктора.

• ТР – полная ревизия с заменой изношенных деталей, испытание на стенде.

Ревизию крана обычно выполняют раз в 6–12 месяцев в зависимости от интенсивности эксплуатации. После ремонта обязательна проверка на специальном стенде, имитирующем работу тормозной системы.

Где купить кран машиниста 395

Приобрести кран машиниста усл. №395 можно у заводов-изготовителей, официальных дилеров и в специализированных магазинах запчастей для локомотивов. При выборе обратите внимание на:

• наличие паспорта и сертификата соответствия;

• комплектность (должны быть все крепёжные элементы, заглушки);

• репутацию производителя.

Средняя цена нового крана 395 составляет от 80 000 до 150 000 рублей в зависимости от производителя и комплектации. Восстановленные краны могут стоить дешевле, но их ресурс ниже.

Часто задаваемые вопросы (FAQ)

Заключение

Кран машиниста усл. №395 – это усовершенствованная версия крана 394, отличающаяся наличием стабилизатора и более плавным управлением тормозами. Понимание его устройства, отличий и правил проверки критически важно для безопасности движения. При возникновении любых неисправностей, особенно связанных со стабилизатором или редуктором, необходимо незамедлительно проводить ремонт в специализированных условиях.

Надеемся, данная статья помогла вам разобраться в особенностях крана машиниста 395. Если у вас остались вопросы – задавайте их в комментариях.
