ТОП-5 неисправностей крана машиниста 394: как быстро найти причину и избежать простоя локомотива

Любая неисправность крана машиниста 394 — это не просто галочка в журнале ремонта, это стоп-фактор для всего движения. Когда стрелка манометра замирает на неправильной отметке или из-под пульта начинает «шипеть» воздух, счет идет на минуты. Простой локомотива в рейсе или в депо — это прямые убытки и срыв графика.

В этой статье мы разберем устройство и работу крана 394, рассмотрим ТОП-5 самых частых причин отказа тормозного оборудования. Вы получите готовый алгоритм: как по симптомам найти поломку, устранить ее своими силами (при необходимости) и понять, когда требуется профессиональный ремонт крана машиниста 394.

Почему кран 394 — «сердце» тормозной магистрали

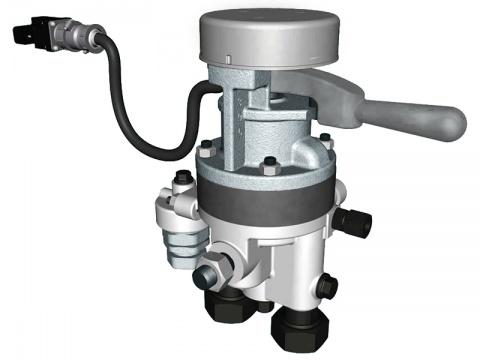

Прежде чем перейти к неисправностям тормозного оборудования локомотива, вспомним основы. Кран машиниста усл. № 394 — это пятизолотниковый прибор, управляющий пневматическими тормозами поезда. Он отвечает за пять ключевых режимов: зарядка, перекрыша, служебное, экстренное и перекрыша с питанием.

Главные «слабые» места узла:

• Золотник и зеркало (притирочные пары).

• Уравнительный поршень.

• Редуктор питательной магистрали.

• Фильтры тонкой очистки.

• Уплотнительные манжеты и прокладки.

Любая деформация или износ этих компонентов приводит к нарушению плотности тормозной сети. Давайте посмотрим, как это проявляется на практике.

Проблема №1: Дутье в атмосферу через кран машиниста 394

Симптомы. Из атмосферного отверстия (в нижней части корпуса) постоянно или периодически выходит воздух. Даже в положении «Перекрыша» слышно шипение. Давление в уравнительном резервуаре падает.

Причина. Классика жанра — износ или задир притирочных поверхностей золотника и зеркала. Из-за попадания абразива (грязи, продуктов износа манжет) или естественного износа нарушается герметичность. Воздух из питательной магистрали прорывается в каналы, соединенные с атмосферой.

Как устранить. Здесь не поможет подтяжка гаек. Требуется разборка, промывка и притирка золотника крана машиниста 394 своими руками или на стенде. Используется специальная притирочная паста (например, М-20 или паста ГОИ), затем пары обкатываются на чистоте. Важно: после притирки обязательна проверка на масляный зазор и контроль «сухой» плотности.

Совет мастера: Если износ глубокий (риски видны ногтем), притирка бесполезна. Нужна заначка — новый золотник или восстановление зеркала шлифовкой.

Проблема №2: Кран 394 не качает в уравнительный резервуар (УР)

Симптомы. При постановке ручки в положение «Зарядка» манометр УР стоит на месте или растет очень медленно. Давление в тормозной магистрали (ТМ) отстает от нормативного. Машинист «давит педаль», а поезд не тормозит.

Причина. Забит фильтр крана машиниста 394. Сетчатые фильтры на входе воздуха из главных резервуаров (ГР) или перед золотником закупориваются продуктами коррозии трубопроводов, окалиной и компрессорным маслом.

Вторая причина — зависание питательного клапана редуктора из-за разрыва или задубения манжеты.

Что делать?

1. Отключить кран, перекрыть разобщительный кран от ГР.

2. Вывернуть пробки фильтров, извлечь сетки.

3. Промыть в керосине или уайт-спирите, продуть сжатым воздухом.

4. Если не помогло — разобрать редуктор, заменить манжету питательного клапана.

Важно: Никогда не запускайте кран без фильтров. Грязь мгновенно убьет золотниковую пару.

Проблема №3: Завышение давления в тормозной магистрали (сверхзарядка)

Симптомы. При зарядке манометр ТМ показывает давление выше 5,0-5,2 атм (для грузовых) или выше 5,0-5,2 атм (для пассажирских). Давление не снижается часами. Срабатывают предохранительные клапаны.

Причина. Неисправность редуктора питательной магистрали. Это одна из самых опасных неисправностей крана 394, так как может привести к отказу тормозов (колодки прижаты к колесам даже в отпущенном состоянии — перегрев и юз).

Механизм: Завис уравнительный поршень редуктора в закрытом положении, либо засорилось дроссельное отверстие в атмосферный канал. Давление в УР растет, а редуктор не сбрасывает лишнее.

Решение:

• Простучать корпус редуктора (иногда помогает отойти поршню).

• Если не помогает — разобрать редуктор, проверить ход поршня, прочистить калиброванное отверстие 1,5 мм в корпусе.

• Заменить пружину редуктора (со временем она «садится»).

Памятка машинисту: При завышении давления более чем на 0,3 атм от нормы — немедленная остановка поезда. Экстренное торможение и отключение крана. Далее — ремонт на месте силами локомотивной бригады или вызов вспомогательного локомотива.

Проблема №4: Медленная разрядка тормозной магистрали краном 394

Симптомы. При служебном торможении стрелка манометра ТМ падает слишком медленно (норма — 0,5-0,6 атм за 4-6 секунд на первой ступени). Тормоза поезда включаются не синхронно, хвост «догоняет» голову, возникает продольно-динамическая реакция (рывки).

Причина. Заужен или частично перекрыт канал разрядки. Чаще всего — грязь в дроссельных отверстиях золотниковой доски. Либо износ уплотнений уравнительного поршня — воздух из УР перетекает в полость над поршнем, замедляя процесс.

Диагностика:

1. Проверить время разрядки УР через атмосферное отверстие крана. Если из отверстия выходит слабая струя — забиты каналы.

2. Отключить кран от ТМ, повторить тест. Если скорость нормализовалась — проблема не в кране, а в утечках в магистрали поезда.

Ремонт: Полная разборка золотниковой части, промывка всех каналов, проверка состояния уравнительного поршня (замена манжеты ЖТ-79). Обязательная смазка деталей смазкой ЖТ-79.

Проблема №5: Кран не фиксируется в положении «Перекрыша с питанием»

Симптомы. Ручка крана фиксатор не держит, выскакивает в соседнее положение. Или кран фиксируется, но при этом продолжается подпитка ТМ выше установленного давления.

Причина. Физический износ фиксатора (шарика и пружины) в кулачковом механизме. Или — нарушена регулировка золотника: прижимное усилие пружины слишком слабое, золотник приподнимается, и воздух перетекает через щели.

Чем опасно: В положении «Перекрыша с питанием» (IV позиция) кран должен поддерживать давление в ТМ постоянным при длительных стоянках. Если эта функция нарушена, поезд может самопроизвольно затормозить или, наоборот, отпустить тормоза.

Устранение:

• Замена пружины фиксатора и шарика (стандартный ремонт).

• Проверка и регулировка нажатия золотника. Ослабление или подтяжка гайки нажимного стакана.

Профилактика: как избежать простоя локомотива

Техническое обслуживание крана 394 должно быть плановым, а не аварийным. Вот три столпа надежности:

1. Соблюдение инструкции ЦТ-ЦВ-ЦЛ-277

В этом документе четко прописаны сроки: при ТР-2 кран должен проходить разборку, дефектовку и испытание на стенде. Не пренебрегайте этим.

2. Правильная смазка

Используйте только рекомендованную смазку ЖТ-79 для золотников и зеркал. Солидол или Литол-24 не подходят — они загустевают на морозе и текут при нагреве.

3. Качество воздуха

Установите в систему масловлагоотделители. Вода и масло — главные враги зеркала крана. Они вызывают «сухое трение» и коррозию.

4. Ремкомплект всегда под рукой

Даже если вы не планируете ремонт, держите в депо:

• Манжеты уравнительного поршня.

• Притирочную пасту.

• Фильтрующие сетки.

• Комплект прокладок.

Таблица быстрой диагностики: симптом — причина — действие

Коммерческая часть: как продлить жизнь крану 394

Мы рассмотрели типовые поломки, но главный вывод таков: 80% неисправностей крана машиниста 394 связаны с качеством ремонтных комплектующих. Экономия на манжетах, фильтрах или использование «левых» пружин приводит к повторным отказам через 2-3 недели.

Что нужно для грамотного восстановления:

• Ремкомплект крана машиниста 394 (включает манжеты, прокладки, клапанные пластины).

• Новый золотник (если старый имеет износ более 0,1 мм).

• Смазка ЖТ-79 (оригинал, не подделка).

• Паспорт на кран с отметками о проведенном ремонте.

Если в вашем депо нет собственного стенда для испытания тормозного оборудования или квалифицированного притирщика — безопаснее заказать ремонт крана 394 в специализированной мастерской. Там выполнят полную дефектовку, заменят все изношенные компоненты и выдадут протокол испытаний.

Помните: исправный кран машиниста 394 — это жизнь и здоровье вашей бригады, сохранность груза и целостность локомотива. Не доводите до аварийной остановки. Регулярно проводите техническое обслуживание, используйте оригинальные запчасти, и простой локомотива останутся только в отчетах, а не на ваших плечах.

В следующей статье мы подробно рассмотрим краны машиниста усл. № 394 и 395, предоставив пошаговое руководство по притирке золотника и тонкой настройке редуктора давления даже при отсутствии испытательного стенда.
